Jakmile je nová strategie měření aktivní, můžete vytvořit alternativní aktivní a prázdné cíle několika kliknutími myši. Střídání aktivních a prázdných cílů umožňuje zaměřit se jen na takové oblasti zájmu.
V režimu Velkých prvků nemůžete přepínat mezi Aktivním a Prázdným nebo mezi Prázdným a Aktivním cílem.
Zásahy lze odstranit kombinací s klávesou Alt.
Následující příklady ukazují výsledky v Živém náhledu se čtyřmi provedenými zásahy definujícími prvek Přímka, který zasahuje přes prázdnou oblast.
Příklad střídavých zásahů aktivního a prázdného cíle v Živém náhledu.
Výsledné cíle jsou definované v Panelu nástrojů sondy dialogového okna Automatický prvek pro prvek Přímka.

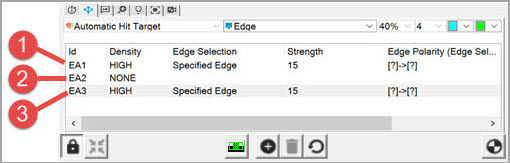

Výsledky zásahů v Panelu nástrojů sondy
Na výše uvedeném obrázku:
1 = cíl je definovaný z kliknutí 1 a 2
2 = cíl je definovaný z kliknutí 2 a 3
3 - cíl je definovaný z kliknutí 3 a 4
Protože je vytvářen každý aktivní cíl, probíhá automatické provádění.
Příklad s výsledky automatického provádění
Jestliže druhé kliknutí definující aktivní cíl leží mimo aktuální zorné pole (FOV), zobrazí se výstražné hlášení, které vás upozorňuje na pohyb stroje.
Jakmile je realizován aktivní cíl, je možné upravovat takové parametry jako Šířka cíle, Typ hrany, Polarita hrany, Ohnisko a Filtr. Při provedení změny u jakéhokoli z těchto parametrů se spustí nové provádění posledního aktivního cíle.
Klikněte pravým tlačítkem v záložce Vision pro zobrazení místní nabídky.
Klikněte na Ohnisko, Výběr hrany nebo Hustota bodů a vyberte vhodnou volbu nabídky pro úpravu dle potřeby. Kliknutím na Reset odeberete všechny zásahy a vyčistíte všechny cíle.
Klikněte a potáhněte jakékoli z držadel na ohraničujícím rámečku cílové oblasti pro změnu její velikosti dle potřeby

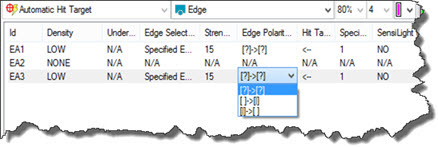

Klikněte na každé pole Polarity hrany pro změnu nastavení dle potřeby.
Změny provedené na posledním Aktivním cíli vyvolají automatické opětovné spuštění provádění.
V případě chyby provádění je možné parametry upravit pro zajištění úspěšného měření. Po odstranění chyby provádění může definování prvku a cíle pokračovat.
Vytváření cíle a prvku dvojím kliknutím nebo výběrem do rámečku je stále v režimu Velkých prvků k dispozici. Nicméně při výběru některého z těchto způsobů se zobrazí výstražné hlášení.
