Vytvoření Vision bodu hrany
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit body hrany v DCC režimu.
Vyberte Automatický bod hrany
z nástrojové lišty Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Bod | Bod hrany. Otevře se dialogové okno Automatický prvek (bod hrany).

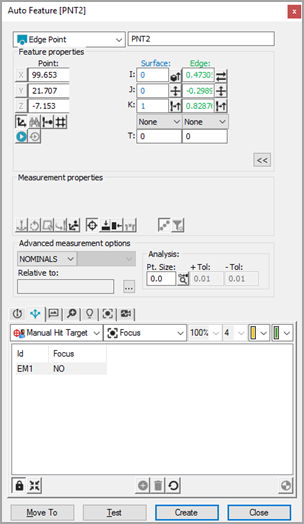

Dialogové okno Automatický Vision bod hrany
S otevřeným dialogovým oknem Automatický prvek vyberte bod hrany jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte v blízkosti hrany na CAD povrch k nastavení polohy bodu.
Metoda výběru cíle - V záložce Vision klikněte jednou v blízkosti hrany povrchu k nastavení polohy bodu. Podle potřeby seřiďte osvětlení a zvětšení v Sadě nástrojů sondy.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro bod do dialogového okna Automatický prvek. Cíle zásahů pro bod hrany se automaticky zobrazí.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám bodu. Také podle potřeby upravte hodnoty Sady nástrojů sondy. Dvakrát klikněte na položky pod názvem sloupce k provedení potřebných změn.
Například, když dvakrát kliknete na položku Žádný ve sloupci Typ Min/Max, můžete vybrat Žádný, Min, Max nebo Průměr.
Podrobnosti o dostupných možnostech v Sadě nástrojů sondy naleznete pod tématem „Použití sady nástrojů sondy v PC-DMIS Vision“.
Klikněte na Testovat k testování měření bodu.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání bodu hrany do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
