Vytvoření Vision elipsy
U strojů, které podporují DCC pohyb, vyberte DCC režim
, pokud chcete vytvořit a měřit elipsy v DCC režimu.
Vyberte Automatická elipsa
na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Elipsa. Otevře se dialogové okno Automatický prvek (elipsa).

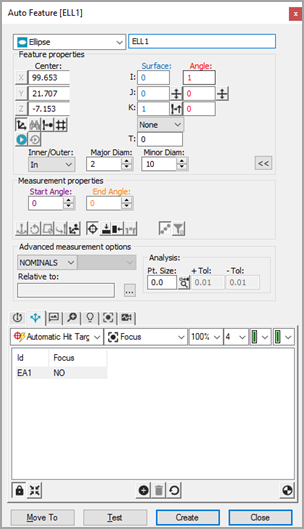

Dialogové okno Automatický prvek Vision elipsa
S otevřeným dialogovým oknem Automatický prvek vyberte elipsu jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte v blízkosti okraje elipsy na CAD povrch k nastavení polohy elipsy.
Metoda výběru cíle - V záložce Vision klikněte pro přidání pěti bodů okolo elipsy, nebo dvakrát klikněte pro automatické přidání pěti bodů rovnoměrně rozmístěných po obvodu viditelné elipsy. Tím se nastaví poloha elipsy. Podle potřeby seřiďte osvětlení a zvětšení.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro elipsu do dialogového okna Automatický prvek. Cíle zásahů pro elipsu se automaticky zobrazí.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám elipsy. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření elipsy.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání elipsy do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
