Vytvoření Vision přímky:
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit přímky v DCC režimu.
Vyberte Automatická přímka
na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Přímka. Otevře se dialogové okno Automatický prvek (přímka).

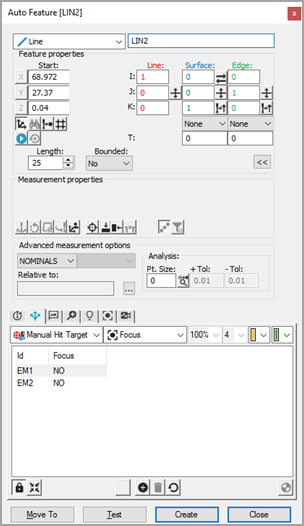

Dialogové okno Automatický prvek Vision přímka
S otevřeným dialogovým oknem Automatický prvek vyberte čáru jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte na jeden konec přímky a znovu na druhý konec na CAD povrch k nastavení polohy přímky.
Metoda výběru cíle - V záložce Vision klikněte pro umístění počátečního a koncového bodu přímky, nebo dvakrát klikněte pro automatické přidání dvou bodů na opačné konce vybrané hrany. Tím se nastaví poloha přímky. Podle potřeby seřiďte osvětlení a zvětšení.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro čáru do dialogového okna Automatický prvek. Cíle zásahů pro čáru se automaticky zobrazí.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám přímky. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření přímky.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání přímky do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
