Vytvoření mnohoúhelníka:
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit mnohoúhelníky v DCC režimu.
Vyberte Automatický mnohoúhelník
na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Mnohoúhelník. Otevře se dialogové okno Automatický prvek (mnohoúhelník).

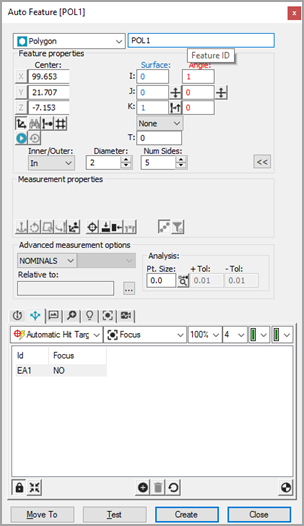

Dialogové okno Automatický prvek Mnohoúhelník
S otevřeným dialogovým oknem Automatický prvek vyberte mnohoúhelník jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte v blízkosti hrany mnohoúhelníka na CAD povrch k nastavení polohy mnohoúhelníka.
Metoda výběru cíle - V záložce Vision klikněte na dva body na první hraně a pak jedno kliknutí na všech dalších stranách pro definování prvku. Předtím se přesvědčte, že máte nastavený parametr Počet stran. Tím se nastaví poloha mnohoúhelníka. Podle potřeby seřiďte osvětlení a zvětšení.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro mnohoúhelník do dialogového okna Automatický prvek. Cíle zásahů pro mnohoúhelník se automaticky zobrazují.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám mnohoúhelníka. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření mnohoúhelníka.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání mnohoúhelníku do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
