Vytvoření Vision zaoblené štěrbiny
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit zaoblené štěrbiny v DCC režimu.
Vyberte Automatická zaoblená štěrbina
na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Zaoblená štěrbina. Otevře se dialogové okno Automatický prvek (zaoblená štěrbina).

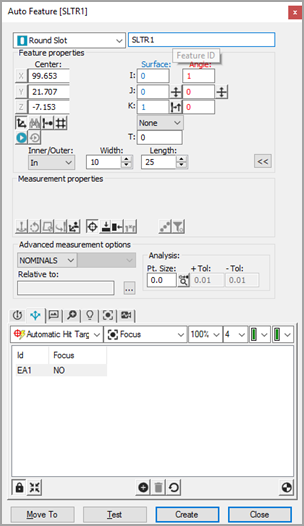

Dialogové okno Automatický prvek Zaoblená štěrbina
S otevřeným dialogovým oknem Automatický prvek vyberte zaoblenou štěrbinu jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte v blízkosti hrany zaoblené štěrbiny na CAD povrch k nastavení polohy zaoblené štěrbiny.
Metoda výběru cíle - V záložce Vision klikněte na tři body na prvním oblouku a pak na další tři body oblouku na opačném konci. Tím se nastaví poloha zaoblené štěrbiny. Podle potřeby seřiďte osvětlení a zvětšení.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro zaoblenou štěrbinu do dialogového okna Automatický prvek. Cíle zásahů pro zaoblenou štěrbinu se automaticky zobrazují.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám zaoblené štěrbiny. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření zaoblené štěrbiny.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání zaoblené štěrbiny do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
