Vytvoření Vision hranaté štěrbiny
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit hranaté štěrbiny v DCC režimu.
Vyberte Automatická hranatá štěrbina
na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Hranatá štěrbina. Otevře se dialogové okno Automatický prvek (hranatá štěrbina).

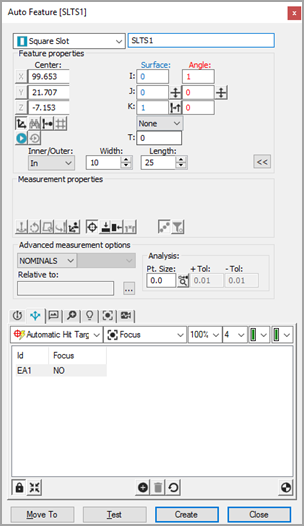

Dialogové okno Automatický prvek Hranatá štěrbina
S otevřeným dialogovým oknem Automatický prvek vyberte hranatou štěrbinu jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte v blízkosti hrany hranaté štěrbiny na CAD povrch k nastavení polohy hranaté štěrbiny.
Metoda výběru cíle - V záložce Vision klikněte na dva body na jedné ze dvou delších hran a pak klikněte na jeden bod na jedné ze dvou koncových hran, pak jednou na druhé delší hraně a nakonec jednou na druhé koncové hraně. Tím se nastaví poloha hranaté štěrbiny. Podle potřeby seřiďte osvětlení a zvětšení.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro hranatou štěrbinu do dialogového okna Automatický prvek. Cíle zásahů pro hranatou štěrbinu se automaticky zobrazují.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám hranaté štěrbiny. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření hranaté štěrbiny.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání hranaté štěrbiny do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
