Vytvoření Vision bodu povrchu
U strojů podporujících DCC pohyb vyberte DCC režim
, pokud chcete vytvořit a měřit body povrchu v DCC režimu.
Vyberte Automatický bod povrchu
z nástrojové lišty Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Bod | Bod povrchu. Otevře se dialogové okno Automatický prvek (bod povrchu).

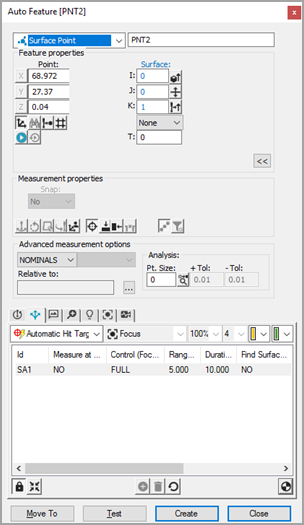

Dialogové okno Automatický prvek Vision bod povrchu
S otevřeným dialogovým oknem Automatický prvek vyberte bod povrchu jedním ze dvou způsobů:
Metoda výběru CAD - V záložce CAD jednou klikněte na CAD povrch (režim povrch) nebo třikrát na drátový model (režim křivka) k nastavení polohy bodu.
Metoda výběru cíle - V záložce Vision klikněte jednou na povrch k nastavení polohy bodu. Podle potřeby seřiďte osvětlení a zvětšení v Sadě nástrojů sondy.
Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.
PC-DMIS Vision automaticky umístí nominální data pro bod do dialogového okna Automatický prvek. Zasažené cíle pro bod povrchu se automaticky zobrazí.
Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám bodu. Také podle potřeby upravte hodnoty Sady nástrojů sondy.
Klikněte na Testovat k testování měření bodu.
Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání bodu povrchu do rutiny měření.
Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.
