Finestra di dialogo Impostazione vista attiva - Modalità manuale
Per aprire la finestra di dialogo Impostazione vista attiva selezionare il menu Modifica | Finestra di visualizzazione grafica | Impostazione vista attiva oppure fare clic con il pulsante destro del mouse nella scheda Vision e selezionare Impostazione nel menu di scelta rapida che viene visualizzato.
Questa opzione è disponibile solo se l'opzione Vision è abilitata nella chiave hardware o nella licenza LMS.

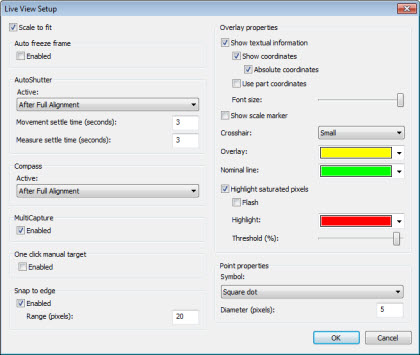

La finestra di dialogo Impostazione immagine attiva consente di configurare il modo in cui l'immagine viene visualizzata nella scheda Vision della finestra di visualizzazione grafica. Sono disponibili i seguenti comandi:
Adatta - Questa casella di opzione determina se la visualizzazione del pezzo deve essere adattata o meno ai limiti della finestra di visualizzazione grafica.
Blocco fotogramma automatico
Quando si seleziona la casella di opzione Abilitata si può selezionare il pulsante Congela vista attiva per attivarla e disattivarla durantel'esecuzione della routine di misurazione. Questa azione congela i punti misurati sullo schermo finché i punti successivi non sono disponibili per la visualizzazione.
È utile anche per macchine in cui si l'immagine si sgrana durante i movimenti del piano di lavoro.
Otturatore automatico
L'otturatore automatico rileva quando un bersaglio (che può essere composto da più regioni di interesse) è pronto per la misurazione dei punti. I tre criteri per stabilire se è pronto sono: la regione di interesse è interamente nel campo visivo, il piano di lavoro ha interrotto il movimento, i tempi di ritardo definiti dall'utente sono scaduti. Quando sono soddisfatti questi criteri, PC-DMIS acquisisce automaticamente i punti e passa alla regione di interesse successiva.
Le opzioni in questo riquadro vengono utilizzate quando si seleziona Attiva/Disattiva otturatore automatico
in fondo alla Vista attiva (vedere "Comandi della vista attiva").
L'otturatore automatico non scatta per gli elementi in modalità DCC con il pre-posizionamento manuale abilitato.
Attivo - Determina quando l'otturatore automatico viene usato per misurare gli elementi: Sempre, Dopo un allineamento parziale e Dopo l'allineamento completo.
Tempo di stabilizzazione movimento (secondi) - Questo campo specifica il tempo di stabilizzazione (in secondi) prima dell'avvio del rilevamento di punti. Questo tempo di stabilizzazione inizia una volta che il ROI corrente è entrato completamente nel campo visivo. L'utente può usare questo campo per ritardare leggermente la rilevazione automatica per esaminare/migliorare la posizione della ROI nel campo visivo.
Tempo di stabilizzazione misurazione (secondi) – Questo campo specifica il tempo di stabilizzazione (in secondi) prima del rilevamento del punto della PRIMA ROI (regione di interesse) di un elemento, anche se la ROI è già completamente nel campo visivo. L'utente può usare questo campo per ritardare leggermente la rilevazione automatica per esaminare/migliorare la posizione della ROI nel campo visivo. Questo valore è valido solo per la prima ROI di un elemento.
L'opzione Stabilizzazione movimento rilevato è il valore dominante se nasce un conflitto con il valore Stabilizzazione elemento misurato.
Bussola
Le elementi Bussola sono disponibili solo nella modalità manuale.
Indica all'operatore di spostare il piano di lavoro per inserire l'elemento successivo nel campo visivo visualizzando una freccia e una distanza lungo la quale spostarsi.
Attiva - Specifica quando la bussola viene usata per misurare gli elementi: Sempre, Dopo un allineamento parziale e Dopo l'allineamento completo.
L'opzione Attiva si applica quando si seleziona Attiva/Disattiva bussola
in fondo alla scheda Vision (vedere "Comandi della vista attiva").
MultiCattura
Per velocizzare l'esecuzione, la funzione MultiCattura costringe il software a individuare gli elementi più avanti nella routine di misurazione e a creare gruppi che possono essere eseguiti con una sola immagine della videocamera (vista attiva). Tali gruppi possono essere riuniti ed eseguiti simultaneamente. Questa funzionalità viene usata quando si seleziona la casella di opzione Abilitata.
PC-DMIS seleziona questa casella di opzione per impostazione predefinita. Questa opzione è abilitata per la maggior parte del tempo perché velocizza la misurazione. Talvolta, tuttavia, è preferibile avere più dati visivi su ciascun elemento mentre viene misurato. In questi casi è possibile deselezionare la casella di opzione
Il riquadro MultiCattura della finestra di dialogo è attiva solo in modalità DCC, oppure in modalità manuale quando si verificano le condizioni Otturatore automatico.
Ad esempio, si supponga di disporre di cinque elementi Punto di bordo tutti compresi in una sola vista attiva e che MultiCattura sia abilitata. Invece di far misurare alla macchina i cinque elementi di punto di bordo separatamente, durante l'esecuzione PC-DMIS visualizza una sovrapposizione MultiCapture dell'insieme di elementi come un tutto unico. Questa sovrapposizione fornisce informazioni sugli elementi presenti nel gruppo e sul loro numero. Saranno eseguiti simultaneamente, come se fossero un solo elemento.

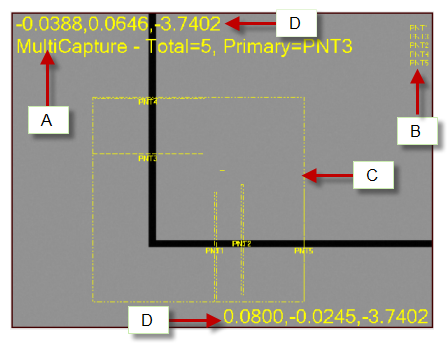

Questo esempio di sovrapposizione di MultiCattura mostra cinque punti di bordo combinati in un solo gruppo. La sovrapposizione fornisce le seguenti informazioni:
Il messaggio di MultiCattura indica che la modalità di MultiCattura è attiva. Visualizza il numero totale di elementi da misurare nel gruppo corrente e l'elemento principale in tale gruppo.
Visualizza tutti gli elementi della regione MultiCattura che saranno misurati.
Questo rettangolo puntato è l'area MultiCapture. Collega tutti gli elementi del gruppo corrente.
Questi numeri forniscono le coordinate XYZ per gli angoli superiore sinistro e inferiore destro della regione di MultiCattura.
Bersaglio manuale con un clic
Selezionare la casella di opzione Abilitato in questa sezione per abilitare l'elemento Esecuzione bersagli manuali con un singolo clic. Se abilitata in fase di esecuzione, viene visualizzato un cursore a reticolo in bianco e nero più grande
sulla visualizzazione dell'immagine della vista attiva. Invece di trascinare e rilasciare un bersaglio manuale su una posizione desiderata su un elemento, posizionare il reticolo sulla posizione di destinazione e fare clic con il mouse. Se l'opzione Aggancia al bordo è abilitata, PC-DMIS esegue automaticamente il rilevamento del bordo per agganciare il reticolo al bordo.
Aggancia a bordo
Quando si seleziona la casella di opzione Abilitato e si programmano gli elementi nella schedaVision PC-DMIS Vision rileva il bordo più vicino e vi aggancia i punti di ancoraggio del bersaglio. Il valore nella casella Intervallo (pixel) indica la distanza entro la quale il software cerca il bordo. Se il bordo è sfuocato e non può essere messo a fuoco, può essere necessario evitare di utilizzare Aggancia a bordo per specificare correttamente i punti di ancoraggio durante la programmazione di un elemento. Ciò vale anche per il tempo di esecuzione con i bersagli manuali.
Anche il pulsante Attiva/Disattiva Aggancia al bordo
in fondo alla scheda Vision abilita e disabilita tale funzionalità (vedere "Comandi della vista attiva").
Proprietà della sovrapposizione
Questo riquadro permette di impostare le proprietà di vari elementi sovrapposti che possono apparire nella scheda Vision.
Mostra informazioni di testo - Questa casella di spunta consente di mostrare o nascondere le varie sovrapposizioni di informazioni sulle immagini che appaiono all'interno della scheda Vision.
Mostra le coordinate - Questa casella di opzione determina se le coordinate debbano o meno essere visualizzate nella scheda Vision.
Coordinate assolute - Quando questa casella di opzione è selezionata, le coordinate sovrapposte sono visualizzate come valori assoluti. Nel caso dei valori assoluti, le coordinate superiore sinistra e inferiore destra mostrano la posizione effettiva dei punti di spigolo nelle coordinate di macchina. Quando questa opzione non è selezionata, vengono visualizzati i valori relativi. In base ai valori relativi, l'angolo superiore sinistro viene mostrato come 0,0 e l'angolo inferiore destro mostra la lunghezza e la larghezza del campo visivo nelle unità di misura in uso.
Usa le coordinate del pezzo - Questa casella di opzione determina se le coordinate debbano o meno essere visualizzate nelle coordinate del pezzo.
Dimensione caratteri - Questo cursore modifica la dimensione dei caratteri dei testi sovrapposti.
Mostra indicatore di scala - Questa casella di opzione visualizza un indicatore di scala nell'angolo inferiore sinistro della scheda Vision.
Reticolo - Questo elenco contiene tre opzioni: Nessuno, Piccolo, o Grande. Se si sceglie Grande, il reticolo si espande fino ai lati della scheda Vision. Se si sceglie Piccolo, Il reticolo viene visualizzato come un piccolo segno più al centro della vista attiva. Se si sceglie Nessuno, non viene visualizzato nessun reticolo.
Reticolo grande |
Reticolo piccolo |
Sovrapposizione - Questo elenco consente di selezionare il colore usato per quasi tutti i grafici sovrapposti e per il testo nella scheda Vision. È valido per i punti del tastatore, i bersagli, i mirini e per le informazioni di testo sulle coordinate del campo visivo, l'ingrandimento e la messa a fuoco. Il colore predefinito è il rosso.
Linea nominale - Questo elenco consente di selezionare il colore usato per la linea nominale nei bersagli.
Evidenzia pixel saturi - Quando questa casella di opzione è selezionata, i pixel dell'immagine nella vista attiva sui quali l'intensità dell'illuminazione supera il valore di soglia definito sono evidenziati per renderli facilmente visibili.
Lampeggio - Questa casella di opzione determina se i pixel evidenziati saturi devono lampeggiare o meno.
Evidenzia - Questo elenco permette di selezionare il colora da usare per evidenziare i pixel saturi.
Soglia (%) - Questo cursore permette di cambiare il valore dell'intensità dell'illuminazione. I pixel con un'illuminazione sopra questo valore sono considerati saturi.
Proprietà dei punti
Quando PC-DMIS esegue un elemento Vision, visualizza tutti i punti di bordo rilevati nella scheda Vision. Tuttavia, questi punti sono mostrati solo per un istante durante l'esecuzione, e sono rapidamente cancellati quando si modificano e si verificano gli elementi. Questo riquadro permette di controllare misura e forma dei punti sovrapposti rappresentati nella scheda Vision.
Simbolo - Questo elenco permette di specificare come devono essere visualizzati i simboli dei punti. Le opzioni sono: Punto quadrato, Punto rotondo o Nessuno (non viene rappresentato nessun punto).
Diametro (pixel) - Questo elenco permette di determinare la misura dei simboli del punto quadrato e del punto rotondo.
