Pulsante Asola quadrata misurata
Usare il pulsante Asola quadrata per creare un'asola quadrata misurata.
Per creare un'asola quadrata misurata è necessario acquisire sull'asola almeno cinque punti. A questo scopo, acquisire due punti su uno dei lati lunghi dell'asola e un punto su ognuno dei tre lati rimanenti. I punti devono essere acquisiti in senso strettamente orario o antiorario.

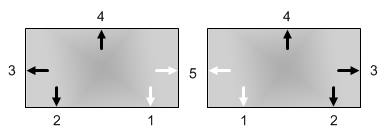

Esempio di asola quadrata con cinque punti presi in senso orario (a destra) e antiorario (a sinistra)
È possibile creare asole misurate anche da due punti.
Due punti
Questo è utile quando la sfera del tastatore è maggiore del diametro dell'asola e quindi non si possono acquisire i punti necessari. Per ulteriori informazioni, vedere "Creazione con due punti punti di asole misurate" nella documentazione di PC-DMIS Portable.
