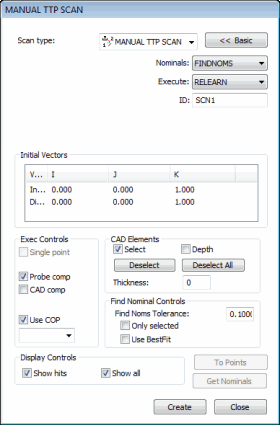

Una finestra di dialogo di scansione manuale
Il metodo di scansione manuale consente di definire la misura di un punto eseguendo la scansione manuale della superficie di un pezzo. È un metodo particolarmente utile nei casi in cui si desidera utilizzare i punti di misurazione CMM controllati dall'utente.
Sono disponibili due tipi di scansione manuale:
Scansione manuale con un tastatore a contatto (TTP, Touch Trigger Probe)
Scansione manuale con un tastatore rigido
Per iniziare a creare scansioni manuali, mediante la barra degli strumenti Modalità tastatore porre PC-DMIS nella modalità manuale (
) e quindi selezionare uno dei tipi di scansioni manuali disponibili nel sottomenu Scansione. Questi includono:
TTP manuale (disponibile solo se si utilizza un tastatore a contatto)
Distanza fissa
Durata fissa
Distanza/durata fisse
Assi pezzo
Multisezione
Libera manuale
Viene visualizzata la finestra di dialogo della scansione manuale appropriata. Per informazioni generali sulle opzioni presenti in queste finestre di dialogo, vedere l'argomento "Funzioni comuni della finestra di dialogo Scansione" nel capitolo "Scansione di un pezzo" della documentazione delle funzioni base di PC-DMIS.
Vedere anche:
Regole per la scansione manuale
