Per trovare un punto minimo/massimo in un'area, selezionare l''opzione del menu Inserisci | Scansione | Centro. Sarà visualizzata la scheda CENTRO nella finestra di dialogo BASICSCAN:

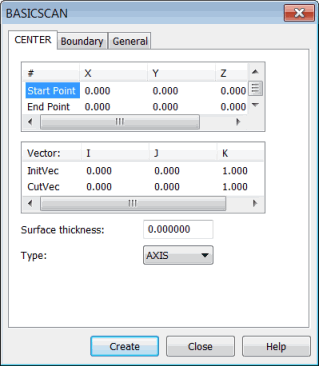

Finestra di dialogo SCANSIONE BASE - scheda Centro
Questa scheda rileva un punto Iniziale e un punto finale della scansione e consente al controller di eseguire la scansione. Il risultato di questa scansione è un punto singolo.
Il metodo del centro non richiede di impostare una condizione di bordo nella scheda Bordo.
I seguenti parametri controllano l'esecuzione della scansione:
Punto iniziale: rappresenta il punto da cui ha inizio l'esecuzione della scansione;
Punto finale: rappresenta il punto in cui termina l'esecuzione della scansione.
È possibile immettere direttamente questi punti oppure ottenerli mediante la macchina o da CAD.
Definizione della scansione base di un centro
È possibile definire una scansione base di un centro in uno dei seguenti modi:
immettendo direttamente i valori. Vedere "Scansione base di un centro - Metodo di immissione dei valori";
misurando fisicamente i punti sul pezzo. Vedere "Scansione base di un centro - Metodo dei punti misurati";
facendo clic sui punti sul modello CAD nella finestra di visualizzazione grafica. Vedere "Scansione base di un centro - Metodo dei dati di superficie" o "Scansione base di un centro - Metodo dei dati wireframe".
Una volta creata la scansione, PC-DMIS la inserisce nella finestra di modifica. Ecco un esempio di una riga di comando per la scansione base di un centro nella finestra di modifica:
SCN4 =BASICSCAN/CENTER,NUMBER OF HITS=1,SHOW HITS=NO,SHOWALLPARAMS=YES
<203.269,88.9,-12.418>,<203.269,90,-12.418>,CutVec=0,0,1,AXIS
InitVec=0,-1,0,IN,THICKNESS=0,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=RELEARN
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
