Esecuzione di una scansione base di un cilindro

Per eseguire la scansione di un elemento cilindro, selezionare Inserisci | Scansione | Cilindro. Verrà visualizzata la scheda CILINDRO della finestra di dialogo SCANSIONE BASE.

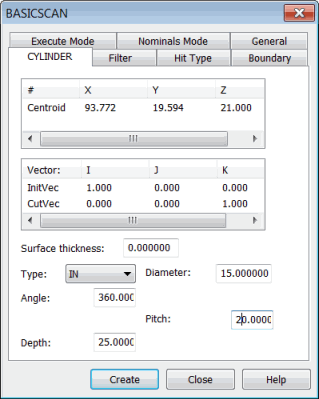

Finestra di dialogo SCANSIONE BASE - scheda Cilindro

Questa scheda prende parametri quali diametro e il passo e permette al controller di eseguire la scansione.

Il metodo del cilindro:

Il parametro Baricentro nella colonna # controlla l'esecuzione della scansione. Qusto punto è il centro del cilindro da cui ha inizio la scansione. È possibile immettere direttamente il centro del cilindro oppure ottenerlo dalla macchina o dal CAD.

Definizione della scansione di base di un cilindro

È possibile definire una scansione base di un cilindro in uno dei seguenti modi:

Una volta creata la scansione, PC-DMIS la inserisce nella finestra di modifica. Ecco un esempio di una riga di comando per la scansione base di un cilindro nella finestra di modifica:

SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN

Vedere anche:

Esecuzione di scansioni base

Scansione base di un cilindro - Metodo di immissione dei valori

Scansione base di un cilindro - Metodo dei punti misurati

Scansione base di un cilindro - Metodo dei dati di superficie

Scansione base di un cilindro - Metodo dei dati wireframe

Cilindro: metodo dei dati CAD
