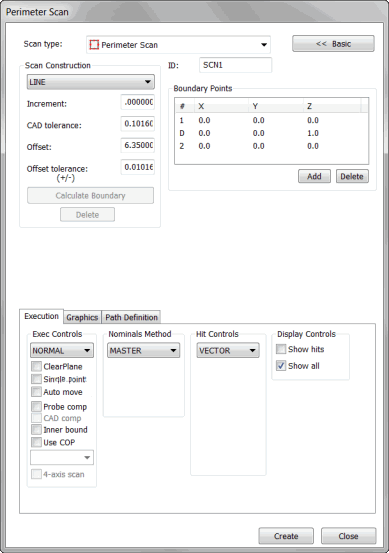

Finestra di dialogo Scansione Perimetro
La scansione Inserisci | Scansione | Perimetro si differenzia dalle altre scansioni lineari per il fatto che viene creata completamente dai dati CAD prima dell'esecuzione. Questo tipo di scansione è disponibile solo se sono disponibili i dati della superficie CAD. In questo caso, PC-DMIS conosce la direzione esatta in cui procedere prima dell'inizio delle operazioni, con una percentuale di errore minima.
Esempio di una scansione del perimetro esterna
Due tipi di scansione del perimetro
Sono disponibili due tipi di scansione del perimetro:
Una scansione esterna che segue l'esterno dei bordi della superficie selezionata. Questo tipo di scansione consente di passare attraverso più bordi per creare una singola scansione.
Una scansione interna viene eseguita lungo una curva di bordo interna ad una determinata superficie. Generalmente, questo tipo di curve consente di definire elementi quali fori, asole o perni. Diversamente dalle scansioni esterne, questo tipo di scansione viene eseguito solo all'interno di un'unica superficie.
Le figure sotto riportate (Scansione 1 e Scansione 2) illustrano entrambi i tipi di scansione del perimetro.
Nella figura Scansione 1, sono state selezionate quattro superfici. I bordi interni di ciascuna superficie sono tangenti, mentre i bordi esterni formano il bordo composito (indicato dalla linea esterna rossa continua). Lo scostamento rappresenta la distanza della scansione dal bordo composito (indicato dalla linea rossa tratteggiata).
Scansione 1
A - Superficie 1
B - Superficie 2
C - Superficie 3
D - Superficie 4
Nella figura Scansione 2, il bordo di un foro crea il percorso per una scansione del perimetro interna.
Scansione 2
È possibile creare le scansioni esterne e interne mediante una stessa procedura, come indicato di seguito:
Per creare una scansione del perimetro:
Aprire la finestra di dialogo Scansione perimetro (Inserisci | Scansione | Perimetro).
Digitare il nome della scansione nella casella ID se si desidera utilizzare un nome personalizzato.
Per le scansioni di perimetro interne, selezionare la casella di spunta Bordo interno nella scheda Esecuzione.
Selezionare le superfici da utilizzare per creare il bordo. Se si desidera utilizzare più superfici, è necessario che le superfici vengano selezionate nello stesso ordine con cui sono state attraversate dalla scansione. Per selezionare le superfici desiderate:
Verificare che la casella di spunta Seleziona sia selezionata nella scheda Grafica.
Fare clic sulle singole superfici che si desidera utilizzare nella scansione. Una volta selezionata, ogni superficie sarà evidenziata.
Dopo aver selezionato le superfici desiderate, deselezionare la casella di spunta Seleziona.
Fare clic sulla superficie accanto al bordo da cui si desidera iniziare la scansione. Questo è il punto iniziale.
Fare di nuovo clic sulla stessa superficie nella direzione verso la quale si desidera eseguire la scansione. Questo è il punto di direzione.
Se si desidera, fare clic sul punto in cui si desidera terminare la scansione. La selezione di questo punto è facoltativa. Se non viene indicato il punto finale, la scansione terminerà al punto iniziale.
PC-DMIS definisce automaticamente un punto finale. Se questo punto non sarà utilzizato, eliminarlo. Per eliminarlo, evidenziare il numero (il valore predefinito è 2) nell'elenco Punti di bordo e fare clic sul pulsante Elimina.
Immettere i valori appropriati nel riquadroCostruzione scansione. Tra questi vi sono:
Casella Incremento
Casella Toll CAD
Casella Offset
Casella Toll scostamento (+/-)
Selezionare il pulsante Calcola bordo. Questo pulsante consente di calcolare il bordo da cui PC-DMIS eseguirà la scansione. I punti arancione presenti sul bordo indicano le posizioni da cui vengono presi i punti sulla scansione del perimetro.
il processo per il calcolo del bordo dovrebbe richiedere tempi relativamente brevi.
Se l'aspetto del bordo non è corretto, fare clic sul pulsante Elimina. Questa operazione consente di eliminare il bordo e di crearne un altro.
Generalmente, se l'aspetto del bordo non è corretto, è necessario aumentare il valore della tolleranza CAD.
Dopo aver modificato la tolleranza del CAD, fare clic sul pulsante Calcola bordo per calcolare nuovamente il bordo.
Poiché il calcolo del percorso di scansione richiede tempi più lunghi rispetto all'esecuzione di un nuovo calcolo del bordo, verificare che l'aspetto di quest'ultimo sia corretto prima di procedere con il calcolo della scansione di un perimetro.
Verificare che il valore Offset sia corretto.
Fare clic sul pulsante Genera nell'area Percorso teorico nella scheda Definizione percorso. PC-DMIS calcolerà quindi i valori teorici da utilizzare per l'esecuzione della scansione. Questo processo implica un algoritmo che richiede tempi particolarmente lunghi. Il tempo necessario per il calcolo del percorso di scansione varia a seconda della complessità delle superfici selezionate e del numero dei punti calcolati. (Di solito l'attesa è di cinque minuti.) Se il percorso di scansione proposto non è corretto, è possibile eliminarlo facendo clic sul pulsante Annulla. In base alle esigenze, modificare il valore di Tolleranza scostamenti e calcolare nuovamente la scansione.
Se necessario, è possibile eliminare i singoli punti. Per far ciò, selezionare i punti uno alla volta nel riquadro Percorso teorico e premere il tasto Canc.
Fare clic sul pulsante Crea per creare la scansione del perimetro e memorizzarla nella finestra di modifica. La scansione ottenuta viene eseguita in base alle stesse procedure utilizzate per le altre scansioni. Se il metodo Polso automatico di PC-DMIS è abilitato ma non si hanno punte calibrate, PC-DMIS visualizzerà un messaggio in cui informa che aggiunge nuove punte che devono essere calibrate. In tutti gli altri casi, PC-DMIS chiederà se usare la punta calibrata più vicina all'angolo richiesto o aggiungere una nuova punta non calibrata in corrispondenza dell'angolo richiesto.
Nota sull'opzione per evitare i fori
Tenere presente che la modalità Definita nel riquadro Controlli esecuzione nella scheda Esecuzione non supporta l'opzione per evitare i fori con le scansioni di perimetro. Assicurarsi che non vi siano fori nel percorso della scansione con questa modalità di esecuzione. Se sono presenti, regolare il percorso oppure passare alla modalità di esecuzione Normale.
