Il modello CAD viene fornito insieme a questa versione di PC-DMIS. Inoltre, nell'esercitazione si presume che si disponga di:

• un'attrezzatura di fissaggio sulla piastra base;

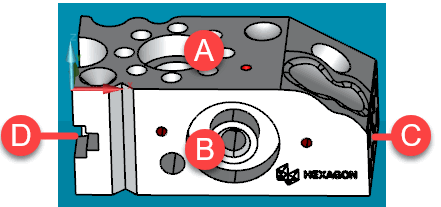

• un'attrezzatura di fissaggio cilindrica tipo piolo che possa essere connessa al blocchetto di test Hexagon.

Se si desidera, si può collocare il pezzo direttamente sulla tavola ignorando l'attrezzatura di fissaggio. Tuttavia in questo caso il tastatore può non avere spazio sufficiente per misurare gli elementi sulle facce laterali.

Collegare l'attrezzatura di fissaggio al pezzo.

Se non si dispone proprio di questo pezzo, se ne può usare uno simile che abbia diversi cerchi e un cono da misurare.

1. Inserire un'attrezzatura di fissaggio cilindrica in una filettata sulla piastra base o sulla tavola della stessa CMM.

2. Fisare il blocchetto di test Hexagon sulla parte superiore dell'attrezzatura di fissaggio filettata.

3. Orientare il blocchetto di test sulla tavola della CMM in modo che il tastatore possa accedere facilmente alle facce anteriori e superiori.

Per gli utenti off-line

1. Inserire un'attrezzatura di fissaggio cilindrica in una filettata sulla piastra base o sulla tavola della stessa CMM.

2. Fissare il blocchetto di test Hexagon sulla parte superiore dell'attrezzatura di fissaggio filettata.

3. Orientare il blocchetto di test sulla tavola della CMM in modo che il tastatore possa accedere facilmente alle facce anteriori e superiori.

Collegare il tastatore

Fissare sul braccio verticale della CMM il corpo del tastatore con le eventuali prolunghe e una punta in rubino per il tastatore a contatto. Prendere nota dei componenti hardware usati in modo che in seguito sia possibile definire il tastatore in PC-DMIS.

• Se la CMM NON è alimentata, continuare con l'argomento "Avviare la CMM e portarla nella posizione iniziale".

• Se la CMM è già alimentata e nella posizione iniziale e PC-DMIS è stato già avviato, continuare con "Creare una nuova routine di misurazione".
