Completati i passi precedenti dell'esercitazione, si può passare all'esecuzione della misurazione del pezzo.
Per evitare collisioni, avviare sempre l'esecuzione con il tastatore in un posto sicuro. Con il terminale dell'operatore spostare il tastatore ben lontano dal pezzo.
Selezionare File | Esegui. PC-DMIS visualizza la finestra di dialogo Esecuzione e inizia il processo di misura.
Leggere le istruzioni riportate nella finestra di dialogo Esecuzione. Seguire le indicazioni per acquisire i punti specificati. Accertarsi solo che la punta di rubino tocchi il pezzo e non lo stelo del tastatore.

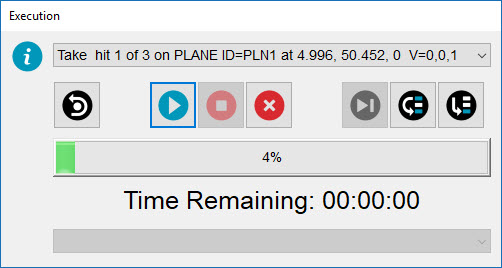

Istruzioni visualizzate nella finestra di dialogo Esecuzione
PC-DMIS chiederà di acquisire manualmente con il tastatore tali punti nella posizione approssimativa indicata nella finestra di visualizzazione grafica.
Prendere tre punti sulla superficie per creare un piano. Premere il tasto Fine.
Prendere due punti sul bordo per creare una linea. Premere il tasto Fine.
Prendere quattro punti all'interno del cerchio. Premere il tasto Fine.
PC-DMIS rileva ogni punto e visualizza automaticamente un messaggio in cui chiede di acquisire il punto successivo. Quando ha acquisito l'ultimo punto sull'elemento di allineamento Cerchio (CIR1), mostra alcuni commenti e passa alla modalità DCC.
Quando appare il riquadro Commento di input, immettere il proprio nome nella casella Input operatore e fare clic su OK.
PC-DMIS visualizza questa finestra di dialogo Messaggio di PC-DMIS:
Messaggio PC-DMIS
Fare clic su OK in modo che PC-DMIS misuri il resto degli elementi in modalità DCC.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Se PC-DMIS rileva un errore durante l'esecuzione, questo apparirà nell'elenco Errori macchina nella finestra di dialogo. Occorrerà intervenire per risolvere l'errore prima che la routine di misurazione possa procedere. Quando si è pronti a procedere, fare clic sul pulsante Continua per completare l'esecuzione della routine di misurazione.
Per informazioni sulle opzioni disponibili nella finestra di dialogo Esecuzione, vedere l'argomento "Uso della finestra di dialogo Esecuzione" nella documentazione delle funzioni base di PC-DMIS.
Per eseguire tutta o in parte la routine di misurazione sono disponibili numerose opzioni. Per i dettagli vedere il capitolo "Esecuzione di routine di misurazione" nella documentazione delle funzioni base di PC-DMIS.
Andare al passo successivo: "Visualizzare il rapporto".
