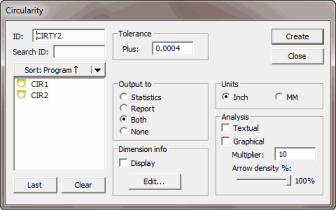

Finestra di dialogo Circolarità dimensione
Per determinare la rotondità di un elemento, è necessario definire un punto e il numero minimo di punti richiesto per l'elemento. Se si aggiungono ulteriori punti, è possibile ottenere una rappresentazione migliore della rotondità dell'intero elemento.
L'opzione del menu Inserisci | Dimensione | Circolarità consente di determinare la rotondità di un cerchio, la sfericità di una sfera e la conicità di un cono. Questo tipo di dimensione viene considerato unilaterale e pertanto viene applicato soltanto un valore positivo della tolleranza.
Per le dimensioni legacy Circolarità e Cilindricità e per una linea RN della dimensione Posizione, la soluzione dell'elemento è utilizzata per calcolare la dimensione. Per impostazione predefinita, è Minimi quadrati. Tuttavia, è possibile decidere di risolvere l'elemento utilizzando gli algoritmi di regressione Separazione minima, Massimo inscritto, Minimo circoscritto o Raggio fisso.
Le dimensioni FCF Circolarità e Cilindricità d'altra parte sono calcolate utilizzando l'algoritmo Chebychev (Min/Max) come richiesto dallo standard Y14.5. A causa della modifica nel calcolo, le dimensioni FCF Circolarità e Cilindricità avranno in genere un valore leggermente inferiore alla relativa controparte legacy.
Le dimensioni della forma FCF che usano l'algoritmo di Chebychev includono planarità e linearità.
