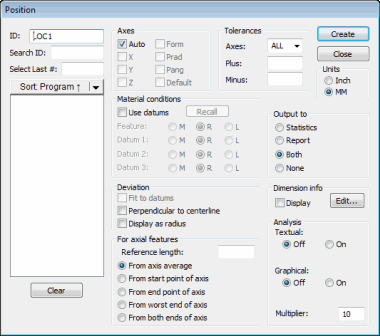

Finestra di dialogo Posizione dimensione
L'opzione di menu Inserisci | Dimensione | Posizione reale calcola la posizione reale dall'elemento rispetto all'origine X, Y o Z parallela al rispettivo asse. Anche il vettore, l'angolo e il diametro dell'elemento fanno parte del calcolo.
La finestra di dialogo Posizione mostrata sopra è disponibile solo quando l'opzione Usa dimensioni Legacy è selezionata nel menu Inserisci | Dimensione.
Questa sezione si riferisce solo alle dimensioni della Posizione reale. Il dimensionamento della posizione o delle coordinate viene discusso nella sezione "Dimensionamento della posizione".
Se si usano elementi di riferimento, i valori XYZ della deviazione e misurati vengono calcolati rispetto all'allineamento di tali elementi, ma vengono visualizzati nell'allineamento corrente allo scopo di consentire la loro interpretazione. Ciò significa che un elemento riportato con una dimensione di posizione reale può avere valori di deviazione e misurati differenti da quelli di un'altra dimensione di posizione reale se le dimensioni presentano elementi di riferimento diversi o non ne presentano di definiti, anche se hanno gli stessi valori nominali.
Vedere anche:
Creazione della dimensione di un elemento mediante l'opzione POSIZIONE REALE:
Come applicare una posizione a un gruppo di cerchi o cilindri
Uso degli elementi di riferimento
