Ad ogni oggetto aggiunto ad un modello o ad un modulo è associato un insieme di proprietà (o attributi) che controllano fattori come la posizione, la dimensione, i colori, il carattere, il testo, il nome dell'oggetto e così via. Ogni oggetto ha anche un insieme di funzioni di gestione degli eventi che PC-DMIS attiva quando si verificano certi eventi. Per esempio, un evento può verificarsi quando si fa clic o doppio clic con il mouse su quell'oggetto.
Per modificare le proprietà e i gestori degli eventi si può usare la finestra di dialogo Proprietà. Un altro nome di questa finestra di dialogo è "Pagina delle proprietà".
Visualizzazione delle proprietà di un oggetto

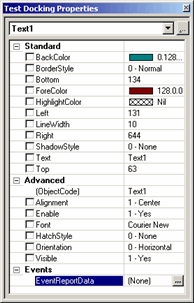

Per visualizzare la finestra di dialogo Proprietà, selezionare un oggetto (con un solo clic al suo interno) e quindi fare clic con il pulsante destro del mouse. Segue un esempio di una pagina delle proprietà che mostra un oggetto Text Text1 e le sue varie proprietà:
Esempio di finestra di dialogo Proprietà
Visualizzazione delle proprietà di un oggetto
Nella parte superiore della finestra di dialogo Proprietà appare un elenco a discesa. Questo elenco contiene una voce per ogni oggetto esistente nel modulo o nel modello. Contiene anche oggetti che esistono sempre e che non è possibile eliminare, come l'area di modifica principale. Nell'Editor dei rapporti, l'area di modifica principale è chiamata Pagina. Nell'Editor delle etichette e nell'Editor dei moduli si chiama The Frame/The View.
Per vedere le proprietà di un oggetto nel modulo o nel modello, selezionare un oggetto differente in questo elenco. Se il modello del rapporto ha più sezioni, questo elenco riporta solo gli oggetti della sezione corrente.
Per i modelli dei rapporti esiste un ulteriore oggetto denominato Rapporto disponibile solo in questo elenco. Ha due proprietà nella categoria Avanzate che consentono di specificare un proprio file eseguibile (un file .exe) esterno per raccogliere le proprietà assegnate dall'utente. Tali proprietà sono Programma selezione modello e Programma di esecuzione routine di misurazione. PC-DMIS esegue le routine di misurazione specificate rispettivamente durante la selezione di un modello e durante l'esecuzione di una routine di misurazione.
Organizzazione delle proprietà
Le proprietà di ogni oggetto rientrano in tre categorie principali
Standard - Queste proprietà controllano il colore, la posizione e lo stile delle linee.
Avanzate - Queste proprietà ontrollano aspetti come l'attivazione o la visualizzazione di un oggetto.
Eventi - Queste proprietà consentono di utilizzare il linguaggio BASIC per codificare specifiche istruzioni quando si verifica un determinato evento.
Per espandere una categoria, fare clic sul simbolo + a sinistra della categoria stessa. Per comprimere una categoria, fare clic sul simbolo -.
Gli oggetti ActiveX e OLE hanno una sezione supplementare. Per ulteriori informazioni, vedere "Oggetto ActiveX" e "Oggetto OLE".
Per la descrizione delle proprietà vedere "Proprietà comuni". Se l'argomento non contiene la descrizione di una proprietà, vedere la documentazione specifica dell'oggetto in "La barra degli oggetti".
Per ulteriori informazioni sugli eventi, vedere "Informazioni sugli eventi e sul codice Visual Basic".
Identificatore del nome
Quando si inserisce un oggetto in un modello o in un modulo, PC-DMIS assegna automaticamente un nome univoco alla proprietà ObjectCode dell'oggetto. Gli oggetti successivi dello stesso tipo hanno lo stesso nome ma con un valore numerico incrementato alla fine. Ad esempio, l'Editor assegna automaticamente il nome "Text1" al primo oggetto Text. I successivi oggetti Text saranno denominati "Text2", "Text3" e così via.
Qesto valore può essere sostituito da qualsiasi nome si desideri. In tal caso, assicurarsi di assegnare un nome univoco. Se viene modificato il nome dell'oggetto, è necessario aggiornare anche lo script in BASIC che utilizza il codice dell'oggetto.
Modifica dei valori delle proprietà
Per modificare una proprietà, selezionarla e fare clic sul suo valore. Se appare un elenco, selezionare un nuovo valore. È anche possibile immettere un nuovo valore in un campo modificabile.
Espressioni come valori della proprietà
I valori di alcune proprietà possono contenere espressioni di rapporti anziché un valore costante, come una cella di GridControlObject può contenere espressioni. Non dimenticare di anteporre all'espressione un segno di uguale (=). Ad esempio, si supponga che l'oggetto Text sia presente in un modello di etichetta e si desideri visualizzarlo nell'ID dell'elemento corrente invece di un altro testo. Nella proprietà Testo, immettere "=ID". Quando PC-DMIS esegue la routine di misurazione, l'oggetto estrae il nome dell'elemento da PC-DMIS e lo visualizza nell'oggetto Testo.
