L'icona GridControlObject inserisce una griglia di colonne e righe personalizzabile nel modello del rapporto o dell'etichetta.
Un oggetto di Controllo griglia appena inserito
Questo oggetto univoco è molto di più di una tabella standard. Consente infatti di programmare singole celle, righe o colonne utilizzando il linguaggio delle espressioni del rapporto affinché PC-DMIS estragga e visualizzi specifiche informazioni sul rapporto dalla routine di misurazione.
Come con altri oggetti, è possibile modificare facilmente le dimensioni di questo oggetto e spostarlo in una nuova posizione. Quando si modificano le dimensioni di questo oggetto, PC-DMIS ridimensiona automaticamente colonne e righe in modo che si adattino alle nuove dimensioni dell'oggetto.
Accesso all'Editor dei GridControlObject
Una volta inserito un GridControlObject, selezionarlo, fare doppio clic in una qualsiasi cella, quindi fare clic con il pulsante destro del mouse per visualizzare una finestra di dialogo con schede. In questa finestra di dialogo sono disponibili ottime funzioni di formattazione e modifica che consentono di programmare le singole celle della griglia in base a specifiche individuali.

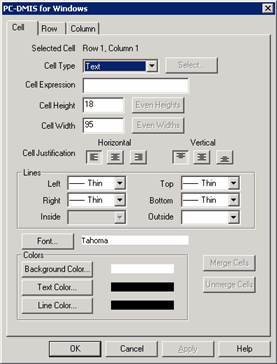

Scheda Cella dell'Editor dei GridControlObject
Vedere i seguenti argomenti per informazioni sull'utilizzo di questo editor:
Editor dei GridControlObject - Scheda Riga
Editor dei GridControlObject - Scheda Colonna
Proprietà
NumColumns
Determina il numero di colonne nella griglia.
NumRows
Determina il numero di righe nella griglia.
TableFormat
Specifica il nome del layout della griglia da usare. Se questa proprietà corrisponde al nome del layout della griglia nell'Editor della struttura delle regole, è possibile usare il comando TABELLA/FORMATO nella finestra di modifica per controllare direttamente l'ordine e la visibilità delle righe e delle colonne per il modello dell'etichetta.
Transparent
Determina se lo sfondo della griglia è trasparente. Se questa proprietà è impostata su Sì, il normale sfondo bianco diventa trasparente; gli altri oggetti dietro questo oggetto diventano quindi visibili attraverso la griglia.
Aumentando il valore della proprietà NumRows si aggiungono nuove righe in fondo alle righe disponibili. Riducendolo, saranno eliminate le ultime righe. Allo stesso modo, aumentando la proprietà NumColumns si aggiungono nuove colonne a destra delle colonne disponibili. Riducendo il numero delle colonne, saranno eliminate le colonne più a destra.
