Questa sezione descrive come impostare un sistema a braccio doppio da usare con un attrezzaggio flessibile. Per sistemi con più di 2 bracci, il processo di impostazione di ciascun braccio supplementare è simile a quello di un sistema a braccio doppio. L'impostazione dei sistemi a braccio doppio viene eseguita sul computer principale. Per ulteriori informazioni su come impostare un sistema di attrezzaggio flessibile, vedere l'argomento “Uso dell'impostazione del sistema di attrezzaggio”.
Finestra di dialogo Selezione del sistema - Braccio doppio
Selezionare il sistema dell'attrezzaggio flessibile da configurare nella casella di riepilogo nella finestra di dialogo Selezione del sistema. Immettere i valori nella caselle Numero di bracci e Tipo di macchina. Per la modalità master/slave di un sistema a braccio doppio è necessario specificare due bracci. Fare clic su OK per accettare le modifiche apportate. Verrà visualizzata la finestra di dialogo Impostazione del sistema dell'attrezzaggio contenente le modifiche.

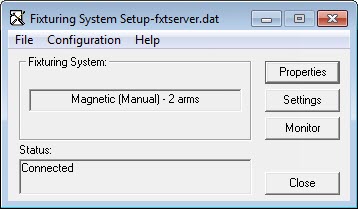

Finestra di dialogo Impostazione del sistema dell'attrezzaggio - Braccio doppio
I parametri di un sistema a braccio doppio possono essere impostati in due posizioni.
Fare clic su Proprietà nella finestra di dialogo Impostazione del sistema di attrezzaggio e modificare le proprietà del braccio 1 e del braccio 2.
Premere il tasto funzione F12 per aprire la finestra di dialogo Impostazione dell'attrezzaggio in PC-DMIS e apportare le modifiche appropriate in ciascuna scheda.
Vedere anche:
Impostazione dei bracci doppi con le proprietà dell'impostazione del sistema dell'attrezzaggio
Impostazione dei bracci doppi nella finestra di dialogo Impostazione dell'attrezzaggio
