La finestra di dialogo Indicatore raggio 2D contiene le seguenti schede.
Scheda Proprietà

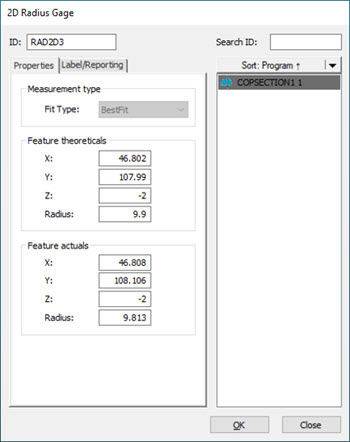

Finestra di dialogo Indicatore raggio 2D - Scheda Proprietà
L'indicatore raggio 2D è collegato automaticamente alla sezione trasversale su cui è stato creato. Poiché l'indicatore raggio 2D è stato creato sulla sezione trasversale, non è possibile cambiare la sezione ad esso associata.
La scheda Proprietà della finestra di dialogo Indicatore raggio 2D ha i seguenti riquadri.
Tipo di misurazione
Tipo di adattamento - Fare clic sulla freccia a discesa per visualizzare le seguenti opzioni:
Best fit: il software applica un adattamento best fit in base all'algoritmo dei minimi quadrati a tutti i punti di dati che rientrano nella zona di ricerca del raggio.
Valori teorici elemento - Il software mostra i valori XYZ della posizione del centro e la dimensione del raggio nominale. È possibile modificare i valori nominali.
Valori reali elemento - Il software mostra i valori XYZ della posizione del centro e la dimensione del raggio misurato. Non è possibile modificare i valori reali.
Scheda Etichetta/Rapporto

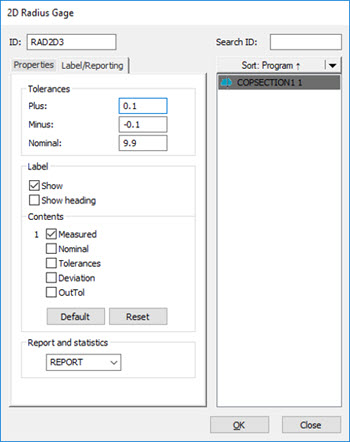

Finestra di dialogo Indicatore raggio 2D - Scheda Etichetta/Rapporto
La scheda Etichetta/Rapporto della finestra di dialogo Indicatore raggio 2D ha i seguenti riquadri.
Tolleranze
La scala dei colori delle dimensioni definisce le tolleranze predefinite dell'indicatore raggio 2D. Per i dettagli, vedere "Modifica dei colori delle dimensioni" nella documentazione delle funzioni base di PC-DMIS.
Il riquadro Tolleranze consente di immettere le tolleranze positive e negative per il raggio.
Per immettere le tolleranze positive, negative e nominali, procedere come segue.
Inserire il valore di tolleranza positiva nella casella +Tol.
Immettere il valore della tolleranza negativa nella casella Meno.
Se si usa un modello CAD, la poligonale nominale (nera) della sezione trasversale definisce il raggio nominale (teorico). Se non si usa un modello CAD, il software aggiorna il valore nominale con il valore iniziale misurato. È possibile modificare il valore nominale.
Etichetta
Casella di opzione Mostra - Quando si seleziona questa casella di opzione, il software visualizza l'etichetta e il grafico dell'indicatore raggio 2D nella finestra di visualizzazione grafica.
Casella di opzione Mostra intestazione - Questa casella di opzione attiva/disattiva la visualizzazione delle intestazioni di righe e colonne nell'etichetta dell'indicatore raggio 2D. Quando si seleziona questa casella di opzione, il software visualizza le intestazioni di righe e colonne dell'etichetta.
Contenuto
L'ordine in cui si selezionano le seguenti caselle di opzione definisce l'ordine secondo cui appariranno nell'etichetta. Il numero d'ordine appare a sinistra di ogni voce selezionata. Quando si deseleziona una casella di opzione, il software riordina di conseguenza i numeri d'ordine delle restanti caselle.
Casella di opzione Misurati - Quando si seleziona questa casella di opzione, il software visualizza nell'etichetta i dati misurati.
Casella di opzione Nominali - Quando si seleziona questa casella di opzione, il software visualizza nell'etichetta i dati nominali.
Casella di opzione Tolleranze - Quando si seleziona questa casella di opzione, il software visualizza nell'etichetta i dati delle tolleranze.
Casella di opzione Deviazione - Quando si seleziona questa casella di opzione, il software visualizza nell'etichetta i valori della deviazione dei dati misurati da quelli nominali.
Casella di opzione FuoriToll - Quando si seleziona questa casella di opzione, il software visualizza nell'etichetta i dati fuori tolleranza.
Pulsante Predefinita - Fare clic per impostare come predefinita la selezione attuale delle caselle di opzione.
Pulsante Ripristina - Fare clic per cancellare tutte le selezioni delle caselle di opzione nel riquadro Contenuto. Il software quindi ripristina la configurazione automatica del riquadro mostrando il valore misurato.
Rapporto e statistiche
Questo riquadro offre le opzioni per controllare i risultati di output:
STATIS – Quando si seleziona questa opzione, il software invia l'output ai file delle statistiche.
RAPPORTO – Quando si seleziona questa opzione, il software invia l'output al rapporto sull'ispezione.
ENTRAMBI – Quando si seleziona questa opzione, il software invia l'output al rapporto sull'ispezionee ai file delle statistiche.
NESSUNO – Quando si seleziona questa opzione, il software non invia affatto l'output.
Quando PC-DMIS esegue il comando, il software invia i risultati all'output specificato.
Se si seleziona l'opzione STATIST o ENTRAMBI, per inviare i risultati al file delle statistiche deve esistere nella finestra di modifica un comando STATIST/SÌ precedente.
