Descrizione generale dell'indicatore raggio 2D
L'indicatore raggio 2D è uno strumento di controllo rapido che è possibile usare per misurare i raggi sulla sezione traversale di una mesh o di una nuvola di punti.
È possibile creare graficamente un indicatore raggio 2D su una sezione trasversale nella vista della presentazione in 2D.
Per creare graficamente un indicatore raggio 2D, procedere come segue.
Dopo aver creato la sezione trasversale, nella barra degli strumenti Mesh, Nuvola di punti o QuickCloud (Visualizza | Barre degli strumenti) fare clic sul pulsante Presentazione sezioni trasversali (
) per visualizzare le sezioni trasversali in 2D. Per i dettagli, vedere la sezione "Presentazione delle sezioni trasversali" dell'argomento "Mostra e nascondi le poligonali delle sezioni trasversali".
Tenere premuto il tasto Maiusc e muovere sul raggio il cursore del mouse per vedere i valori nominali, misurati e della deviazione nel widget di visualizzazione.
Fare clic con il pulsante sinistro del mouse per selezionare il raggio. È possibile creare o cancellare l'indicatore del raggio nella finestra di dialogo del widget.
Per impostazione predefinita, per calcolare il raggio in 2D il software usa un algoritmo best fit con il metodo dei minimi quadrati. Le tolleranze attive sono impostate sulla barra dei colori delle dimensioni. Il grafico dell'indiatore usa il colore della barra dei colori delle dimensioni che corrisponde alla deviazione. Per i dettagli sulla modifica della scala dei colori delle dimensioni, vedere "Modifica dei colori delle dimensioni" nella documentazione delle funzioni base di PC-DMIS.
È possibile modificare le tolleranze per l'indicatore nella finestra di modifica o premere il tasto F9 per visualizzare la finestra di dialogo Indicatore raggio 2D.

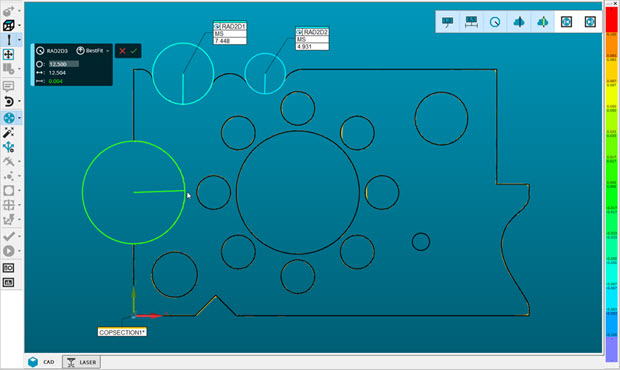

Esempi di indicatore raggio 2D
Per impostazione predefinita, PC-DMIS include automaticamente nel rapporto l'indicatore raggio 2D.
Esempio di un rapporto con indicatore raggio 2D
È possibile disattivare la visualizzazione dell'indicatore raggio 2D nel rapporto nella scheda Etichetta/Rapporto della finestra di dialogo Indicatore raggio 2D. Per i dettagli, vedere "Finestra di dialogo Indicatore raggio 2D".
Una volta creato un indicatore raggio 2D, sarà possibile utilizzarlo nelle dimensioni di posizione e distanza e nelle costruzioni. Per le dimensioni di posizione, modulo non è supportato.
