Diametro: il valore di questa casella definisce il diametro del cono.
Lunghezza: il valore di questa casella definisce la lunghezza dell'asse del cono. Il parametro Lunghezza è valido solo come valore nominale. Non verrà eseguita nessuna misura della lunghezza effettiva.
Interno/Esterno: questo parametro definisce se si tratta di un cono incassato (foro) o sporgente (prigioniero).
Per il valore della sovrascansione nella scheda Proprietà della scansione laser della casella degli strumenti del tastatore si devono usare valori negativi a differenza di quanto vale per gli altri elementi laser automatici. Questo limita la misura nella regione conica lungo l'asse del cono.
Quota - Questo parametro controlla la posizione del punto focale del laser in relazione al diametro esterno del cono (per i coni sporgenti) o dell'asse centrale del cono (per i coni incassati). Questo permette di controllare la traccia della striscia laser sulla superficie del cono, specificando la distanza tra superficie e sorgente laser. Se la quota è 0, l'elemento sarà calcolato all'altezza del piano della superficie, usando i dati che si trovano alla minima distanza possibile dalla sua superficie. Per un qualsiasi altro valore della quota, l'elemento verrà calcolato a quella distanza dalla superficie.
Scostamento del centro - Questo valore identifica il centro della parte del cono del perno.
Lunghezza ricerca - Questo valore identifica la lunghezza della parte del cono.
Il valore predefinito della quota è 0 (zero). Questo è il valore predefinito per un elemento Piano senza bordi estrusi. Questo valore dovrebbe essere modificato solo a seguito di requisiti specifici del disegno del pezzo. Altrimenti, PC-DMIS cercherà inutilmente di localizzare i punti alla quota specificata, causando nel modulo di estrazione dell'elemento un errore nel calcolo dell'elemento.

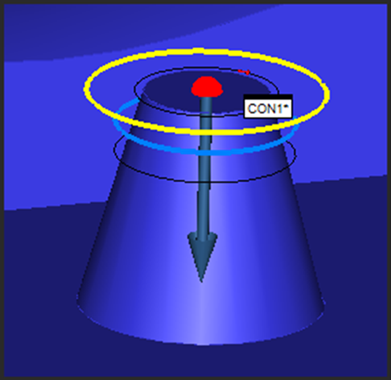

Esempio di cono esterno nella finestra di visualizzazione grafica che mostra:
Il diametro (cerchio nero superiore)
La lunghezza (cerchio nero inferiore)
La quota (cerchio blu)
Il punto centrale (cerchio giallo)

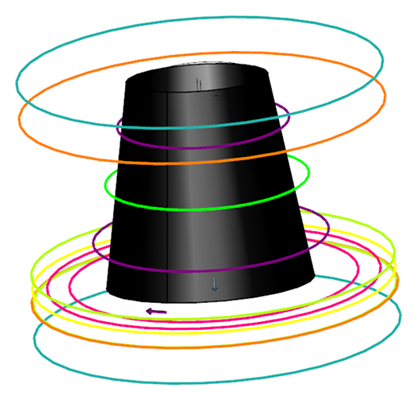

Esempio di prigioniero conico nella finestra di visualizzazione grafica che mostra:
La lunghezza di ricerca (cerchi viola)
Lo scostamento del centro (cerchio verde acqua)
La segregazione punti (cerchi arancioni)
Il punto centrale (cerchio giallo)
Il piano di taglio (cerchio verde chiaro)
La sovrascansione (cerchi verde scuro)
La fascia circolare (cerchi rosa)
