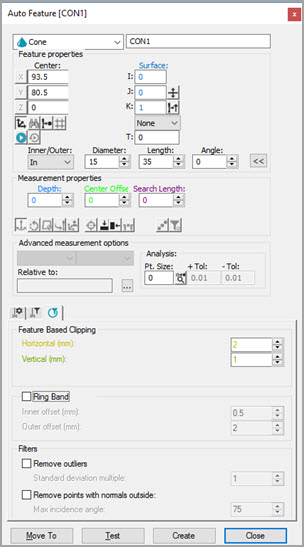

Finestra di dialogo Elemento automatico - Cono
Per misurare un cono con un sensore laser, procedere come segue.
Aprire la finestra di dialogo Elemento automatico e selezionare Cono.
Nella casella Interno/Esterno, scegliere In o Out.
Eseguire una delle seguenti operazioni:
Fare clic sul CAD per definire posizione e vettore del cono, quindi immettere manualmente le altre informazioni.
Nella finestra di visualizzazione grafica, usare la scheda Laser per spostare la macchina sulla posizione del cono. Quindi, nel riquadro Proprietà elemento, fare clic sul pulsante Leggi punto da posizione (
). Immettere manualmente le informazioni mancanti come interno/esterno, diametro, lunghezza, e altri parametri.
Inserire manualmente i valori teorici di X, Y, Z, I, J, K, interno/esterno diametro, lunghezza, quota, e altri parametri.
Immettere le informazioni necessarie nelle schede della casella degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede delle proprietà Scansione laser, Filtraggio laser e Taglio laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic su Crea, quindi su Chiudi.
I vettori di posizione e direzione dell'elemento definiscono l'asse del cono.
