Creazione di un allineamento mesh/CAD
Per creare un allineamento di una mesh al CAD, procedere come segue.
Accertarsi di avere importato un modello CAD nella finestra di visualizzazione grafica e un comando MESH nella routine di misurazione. Questi elementi sono essenziali per allineare una mesh al CAD.
Selezionare l'opzione del menu Inserisci | Mesh | Allineamento o selezionare il pulsante Allineamento mesh (
) nella barra degli strumenti Mesh. È possibile accedere a questa finestra di dialogo anche immettendo il comando BFMESHCAD in modalità Comando della finestra di modifica tra i comandi ALLINEAMENTO/INIZIO e ALLINEAMENTO/FINE. Verrà visualizzata la finestra di dialogo Allineamento mesh/CAD:

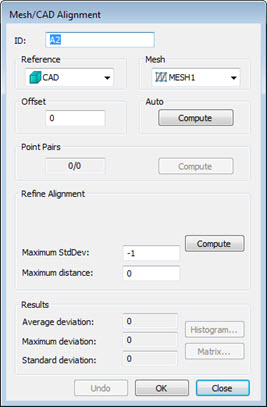

Finestra di dialogo Allineamento mesh/CAD
Per una descrizione completa della finestra di dialogo Allineamento mesh/CAD, vedere l'argomento "Descrizione della finestra di dialogo Allineamento mesh/CAD" nella documentazione di PC-DMIS Laser.
Nella finestra di visualizzazione grafica appare una schermata momentaneamente suddivisa che mostra il modello CAD e la mesh. È possibile usare questa schermata suddivisa per seguire lo svolgersi dell'allineamento. Selezionare il punto di riferimento nell'elenco a discesa Riferimento, normalmente sono disponibili lo stesso modello CAD o una mesh definita. La mesh è allineata al riferimento selezionato.

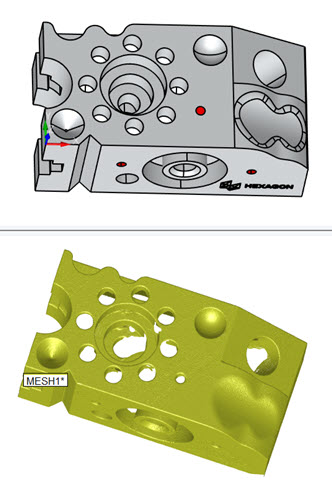

Schermata suddivisa che mostra il modello CAD in alto e la mesh in basso
Se nella routine di misurazione si ha più di una mesh, selezionare la mesh nell'elenco Mesh.
Eseguire l'allineamento, procedendo come segue.
Fare clic sul pulsante Elabora nella sezione Auto. Lo si dovrà usare solo quando si ha una scansione completa delle facce esterne del pezzo. Questa funzione esegue automaticamente un allineamento della mesh al CAD e affina anche l'allineamento mentre viene generato.
Se l'elaborazione automatica non genera un buon allineamento, usare il riquadro Coppie di punti per eseguire un allineamento preliminare. Questo approssima abbastanza la mesh al CAD se non è già vicina. Quindi, se necessario, si può affinare ulteriormente l'allineamento. Usare questo tipo di allineamento se la mesh non è completa o se contiene i dati della scansione di un attrezzaggio, di una tavola, o di altro elemento simile.

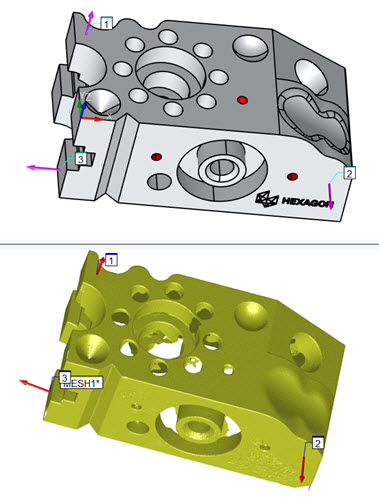

Fare clic su un numero desiderato di punti della mesh.
Fare clic sulle posizioni corrispondenti nel modello CAD.
L'allineamento approssimativo risulterà tanto migliore quanti più punti si prendono intorno alle diverse zone del modello e della mesh.
Fare clic su Calcola per creare l'allineamento approssimativo

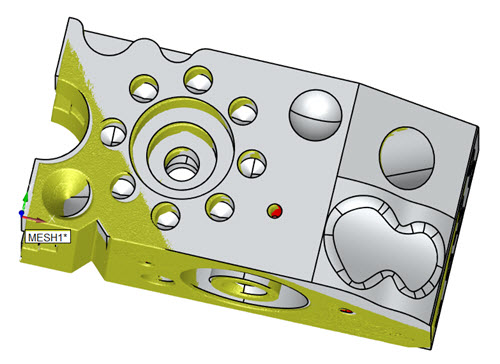

Quindi, usare il riquadro Affina allineamento ogniqualvolta si desidera affinare l'allineamento, approssimando ulteriormente la mesh al modello CAD. Per poter ottenere un buon allineamento affinato, l'allineamento approssimativo deve rendere i punti della mesh abbastanza prossimi ai punti del CAD.
Definire il numero totale di punti di campionamento casuali da usare in ogni iterazione nella casella Punti totali.
Definire il numero di iterazioni nella casella Iterazioni massime.
Definire la deviazione standard massima dell'esecuzione dell'allineamento automatico tra i punti della mesh e il modello CAD usando la casella Dev. standard massima. Se, quando il comando di allineamento automatico viene eseguito, il valore standard delle deviazioni tra mesh e CAD è maggiore del valore massimo definito, si possono selezionare altre coppie di punti per migliorare l'allineamento. Il valore predefinito è -1, equivalente a una deviazione standard ammessa infinita.
Definire la distanza massima dei punti dal CAD per poter usare le routine best-fit. Il valore predefinito è 0. In questo caso si usa una distanza massima interna basata sulle dimensioni della mesh.
Fare clic su Elabora per affinare l'allineamento.
Se una parte della mesh non si allinea bene al CAD, si può fare clic sul pulsante Annulla e ricalcolare l'allineamento con ulteriori parametri, o si può provare un allineamento differente.
Se si ha il modello di una superficie che rappresenta un pezzo in lamiera metallica, e si desidera allinearlo alle facce distanziate, definire il valore della distanza che rappresenta lo spessore costante del pezzo in lamiera.
Usare il riquadro Risultati per determinare la qualità dell'allineamento della mesh al CAD. Se del caso, apportare tutte le modifiche ai valori dei parametri Distanza o Affina allineamento necessarie per migliorare l'allineamento. Nel caso di modifiche, fare clic sul pulsante Calcola per rigenerare l'allineamento con i nuovi valori.
Quando il risultato è soddisfacente fare, clic su Crea. PC-DMIS chiuderà la schermata momentaneamente suddivisa e inserirà il comando BFMESHCAD nella finestra di modifica. Vedere l'argomento "Testo modalità di comando BFMESHCAD".

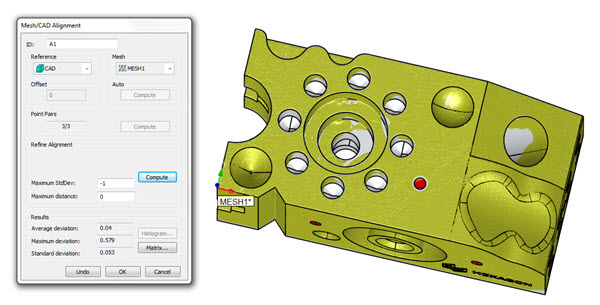

Esempio di allineamento completo tra mesh a CAD
