Per usare o vedere questa opzione l'utente deve disporre di una licenza Mesh abilitata.

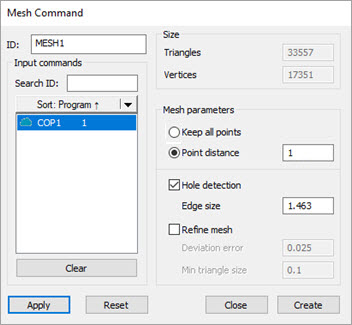

Finestra di dialogo Comando Mesh
Il riquadro Dimensioni definisce il numero di triangoli e vertici definiti nell'elemento Mesh.
Per creare un elemento Mesh, procedere come segue.
Selezionare Inserisci | Mesh | Elemento nel menu principale per visualizzare la finestra di dialogo Comando Mesh. Si può accedere a questa opzione anche mediante il pulsante Mesh (
) sulla barra degli strumenti Mesh (Visualizza | Barre degli strumenti | Mesh).
Selezionare nell'elenco gli elementi e le nuvole di punti da unire nella rete.
Aggiornare le opzioni nel riquadro Parametri Mesh come necessario.
Mantieni tutti i punti - Quando si seleziona questa opzione, PC-DMIS utilizza tutti i punti nella nuvola per creare la mesh.
Quando si seleziona l'opzione Mantieni tutti i punti, PC-DMIS richiede più tempo di elaborazione per la mesh della nuvola di punti.
Distanza dei punti - Questo valore definisce la distanza minima tra i punti adiacenti usata per creare i vertici di ogni triangolo nel mesh.
L'opzione Distanza dei punti è l'impostazione predefinita. Quando si seleziona questa opzione, PC-DMIS proietta una "griglia" di questa dimensione sul mesh e utilizza SOLO i punti migliori in ciascun elemento della griglia.
Casella di opzione Rilevazione dei fori - Quando è selezionata, PC-DMIS determina se escludere i punti in base al valore della misura del bordo.
Misura del bordo - Il valore immesso serve a determinare quando due punti della nuvola devono essere inclusi nel mesh da creare. Se la distanza è maggiore della misura del bordo, PC-DMIS ritiene che ci sia un foro e il punto è escluso. Il valore -1 indica una misura del bordo illimitata.
Casella di opzione Affina mesh - Quando è selezionata, vengono usati i seguenti parametri per affinare la mesh che si sta creando.
Errore di deviazione - Il valore immesso definisce di quanto i punti possono deviare dalla costruzione del mesh ed essere ancora inclusi in esso.
Misura minima triangoli - Il valore immesso definisce la misura minima di un triangolo in base ai punti valutati.
Fare clic su Applica per applicare le modifiche apportate nella finestra di dialogo Comando Mesh. Fare clic su Crea per generare il nuovo comando Mesh.
Fare clic su Ripristina per rimuovere la mesh creata dalle finestre di modifica e di visualizzazione grafica.
Fare clic sul pulsante Chiudi per chiudere la finestra di dialogo e annullare l'operazione sulla mesh se non è stato selezionato il pulsante Crea.
