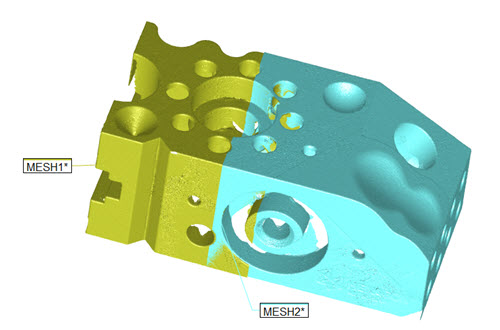

La funzione di allineamento tra mesh consente di ottenere l'allineamento best-fit tra mesh che sono state raccolte in due contesti di riferimento differenti parzialmente sovrapposti. Un esempio tipico è quello di due scansioni in due comandi Mesh, che rappresentano zone di un pezzo su cui non si può eseguire la scansione secondo lo stesso orientamento.
L'allineamento avviene in due fasi.
Un allineamento approssimativo in cui si selezionano coppie di punti nella zona di sovrapposizione delle due mesh.
Un allineamento best-fit affinato che cerca di approssimare la seconda mesh quanto più possibile a quella di riferimento.
Per creare un allineamento tra mesh, procedere come segue.
Assicurarsi di avere due o più comandi Mesh nella routine di misurazione che si sta usando per l'allineamento. Questi elementi sono essenziali per allineare due mesh tra loro.
Selezionare l'opzione del menu Inserisci | Mesh | Allineamento. È possibile accedere a questa finestra di dialogo anche immettendo il comando BFMESHMESH in modalità Comando della finestra di modifica tra i comandi ALLINEAMENTO/INIZIO e ALLINEAMENTO/FINE. Sarà visualizzata la seguente finestra di dialogo:

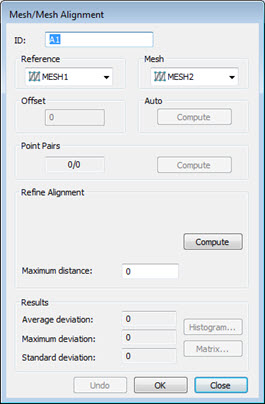

Finestra di dialogo Allineamento mesh/mesh
Per una descrizione completa della finestra di dialogo, vedere l'argomento "Descrizione della finestra di dialogo Allineamento mesh/mesh".
Nella finestra di visualizzazione grafica appare una schermata momentaneamente suddivisa con le due mesh. È possibile usare questa vista per vedere lo svolgersi dell'allineamento. Selezionare nell'elenco a discesa Riferimento la prima mesh da usare come riferimento.

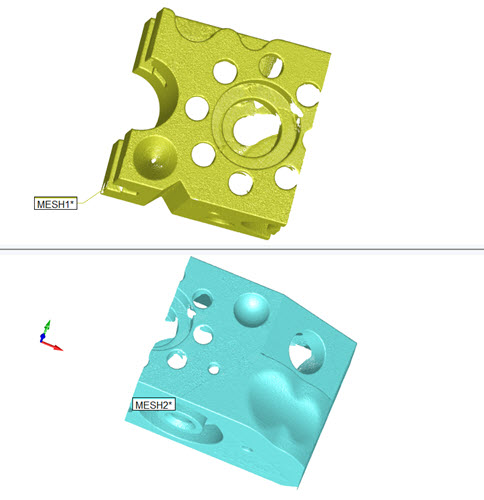

Vista della schermata suddivisa che mostra un allineamento tra le mesh
Usare il mouse per manipolare e orientare ogni vista come necessario per creare le coppie di punti.
Eseguire l'allineamento, procedendo come segue.
Fare clic sul pulsante Elabora nella sezione Auto. Lo si dovrà usare solo quando si ha una scansione completa delle facce esterne del pezzo. Questa funzione esegue automaticamente un allineamento della mesh alla mesh di riferimento e affina anche l'allineamento mentre viene generato.
Se l'elaborazione automatica non genera un buon allineamento, usare il riquadro Coppie di punti per eseguire un allineamento preliminare che approssimi le mesh tra loro. Quindi, se necessario, si può affinare ulteriormente l'allineamento. Usare questo tipo di allineamento se la mesh non è completa o se contiene i dati della scansione di un attrezzaggio, di una tavola, o di altro elemento simile.
Fare clic su un numero desiderato di punti (almeno tre coppie) su ciascuna delle mesh all'interno della zona di sovrapposizione. Fare clic SOLO sui punti nella zona di sovrapposizione delle due mesh.
L'allineamento risulterà tanto migliore quanti più punti si prendono intorno alla zona di sovrapposizione delle mesh. Fare clic su Calcola per creare l'allineamento approssimativo
Quindi, usare il riquadro Affina allineamento ogniqualvolta si desidera affinare l'allineamento, approssimando ulteriormente le mesh fra loro. Per poter ottenere un buon allineamento affinato, l'allineamento approssimativo deve rendere i punti delle due mesh abbastanza vicini tra loro.
Definire la distanza massima tra i punti nelle due mesh usando la casella Distanza massima. Il valore predefinito è 0 (zero). Se si usa il valore predefinito, PC-DMIS usa un valore predefinito interno relativo alle dimensioni delle mesh.
Fare clic su Elabora per affinare l'allineamento.
Se una parte della mesh non si allinea bene all'altra, si può fare clic sul pulsante Annulla e ricalcolare l'allineamento con ulteriori parametri, o si può provare un allineamento differente.
Quando il risultato è soddisfacente fare, clic su Crea. PC-DMIS chiuderà la schermata momentaneamente suddivisa e inserirà il comando BFMESHMESH nella finestra di modifica. Per i dettagli sul comando BFMESHMESH, vedere l'argomento "Testo modalità comando BFMESHMESH" nella documentazione di PC-DMIS Laser.
