Diametro - Il valore in questa casella definisce il diametro del cilindro.
Lunghezza - Il valore in questa casella fornisce la lunghezza (altezza) dell'asse del cilindro. Il parametro Lunghezza è valido solo come valore nominale. Il software non misura effettivamente la lunghezza.
Interno/Esterno - Questo parametro definisce se il cilindro è un cilindro interno (foro) o un cilindro esterno (che include un perno).
A differenza di quanto vale per altri elementi automatici laser, per il valore della sovrascansione nella scheda Proprietà della scansione laser della casella degli strumenti del tastatore si devono usare valori negativi. Questo limita la misurazione nella zona cilindrica lungo l'asse del cilindro.
Quota - Questo parametro controlla la posizione del punto focale del laser in relazione al diamentro esterno del cilindro (per i cilindri esterni) o l'asse centrale del cilindro (per i cilindri interni). Questo permette di controllare la traccia della striscia laser sulla superficie del cilindro, poiché è possibile specificare la distanza tra superficie e sorgente laser. Una quota pari a 0 di un elemento interno significa che il centro del sensore laser si trova sull'asse centrale del cilindro. Nel caso di un elemento esterno, si trova sulla superficie del cilindro esterno.
Una valore negativo della quota allontana il centro del sensore laser dalla superficie del cilindro.
Una valore positivo della quota avvicina il centro del sensore laser alla superficie del cilindro.
Scostamento del centro - Questo valore identifica il centro della parte del cilindro del perno.
Lunghezza di ricerca - Questo valore identifica la lunghezza della parte del cilindro.
Il valore predefinito della quota di un elemento Piano senza bordi estrusi è zero. Questo valore dovrebbe essere modificato solo a seguito di requisiti specifici del disegno del pezzo. Altrimenti, PC-DMIS cercherà inutilmente di localizzare i punti alla quota specificata. Questo causerà nel modulo di estrazione dell'elemento un errore nel calcolo dell'elemento.
Esempio di cilindro interno
Esempio di cilindro interno che mostra:
La quota (cerchio blu)
La lunghezza (cerchio nero inferiore)
Il punto centrale (cerchio giallo)

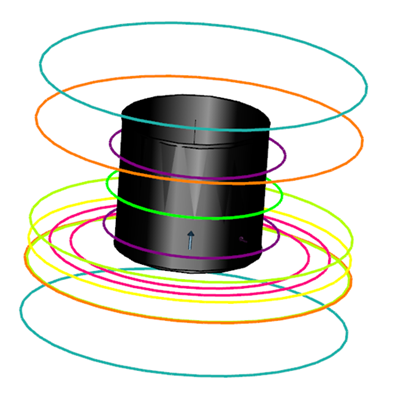

Esempio di clindro esterno
Esempio di prigioniero cilindrico che mostra:
La lunghezza di ricerca (cerchi viola)
Lo scostamento del centro (cerchio verde acqua)
La segregazione punti (cerchi arancioni)
Il punto centrale (cerchio giallo)
Il piano di taglio (cerchi verde chiaro)
La sovrascansione (cerchi verde scuro)
La fascia circolare (cerchi rosa)
