Questo algoritmo riesce a calcolare il punto sulla superficie collocando una manifold locale di dimensione 2 sui punti di scansione all'interno dell'area circolare definita dai parametri di taglio orizzontale e verticale.
Questo metodo è particolarmente utile quando occorre calcolare i punti di superficie sulle superfici con raccordo concavo.
Le figure seguenti mostrano un confronto tra i risultati degli algoritmi di calcolo di un punto su una superficie con raccordo concavo a doppia curvatura per i seguenti elementi:
Punto di superficie estesa, punto di superficie sferica estesa, punto di superficie piana estesa

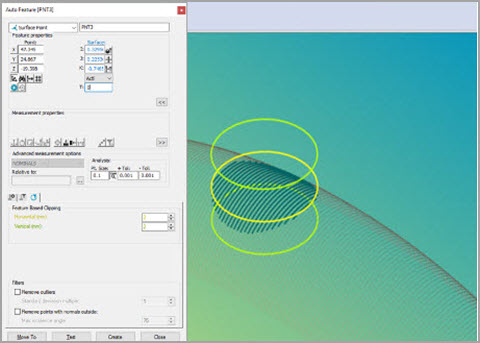

Dettagli di un punto su una superficie estesa

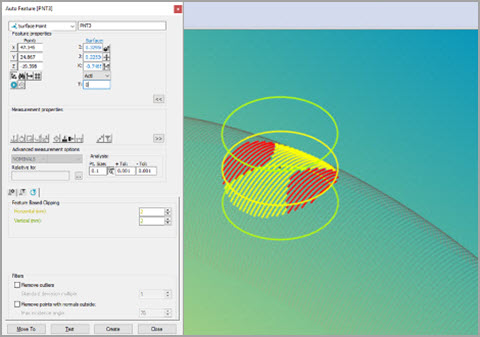

Dettagli di un punto su una superficie sferica estesa

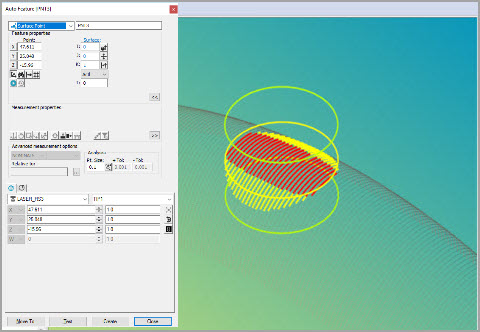

Dettagli di un punto su una superficie piana estesa

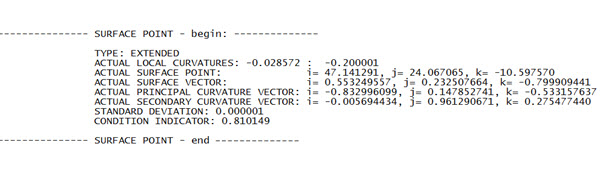

Se è abilitato un file di registro, ulteriori risultati del calcolo dei punti di superfici estese sono disponibili nel file "WaiFE_Debug.txt" presente nella cartella C:\ProgramData\Hexagon\PC-DMIS\(versione di PC-DMIS)\NCSensorsLogs\FeatureExtractor:
Il valore dell'indicatore della condizione va da 0 (zero) a 1 inclusi, e indica la qualità della distribuzione dei punti. 0 (zero) indica una distribuzione scadente e 1 indica una buona distribuzione. Generalmente, un valore maggiore di 0.4 è considerato accettabile.
