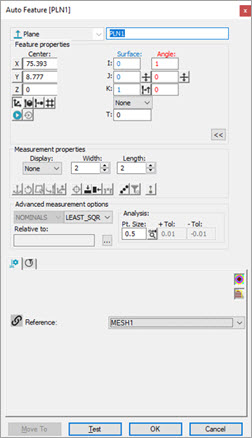

È possibile estrarre un elemento automatico laser dai dati di una mesh mediante la finestra di dialogo Elemento automatico laser.
Per i dettagli sull'estrazione da una mesh di punti automatici di superficie laser vedere "Estrazione di un punto di superficie automatico laser da una mesh ".
Se c'è solo una mesh nella routine di misurazione, per impostazione predefinita PC-DMIS considera i dati della mesh come dati di riferimento. Se ci sono una nuvola o più nuvole di punti o una o più mesh occorre selezionare i dati di riferimento corretti nell'elenco Riferimento della scheda Estrazione elementi della barra degli strumenti del tastatore.
Quando si estrae unelemento automatico laser dai dati di una mesh, saranno presi in considerazione per prima cosa tutti i vertici dei triangoli all'interno della zona di estrazione definita dalle zone di taglio orizzontale e verticale. Per vedere i punti che ricadono all'interno della zona di estrazione, fare clic sul pulsante Mostra/Nascondi punti segregati (
) nella scheda Proprietà della scansione laser.
Fare clic sul pulsante Test per misurare l'elemento e vederne i punti misurati.
Esempio di elementi estratti da una mesh

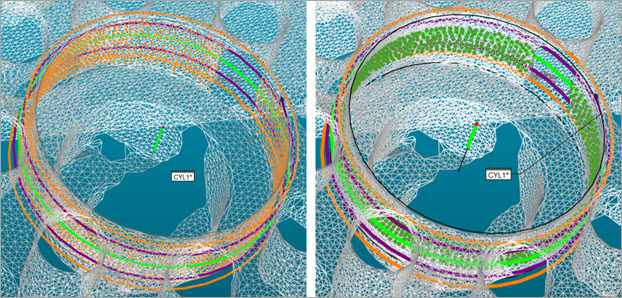

Esempio di un elemento automatico Cilindro estratto da una mesh

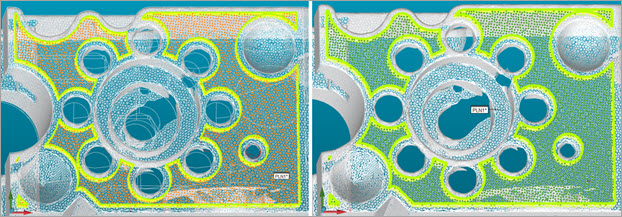

Esempio di un elemento automatico Piano estratto da una mesh
I punti arancione sono quelli segregati trovati all'interno della zona di estrazione.
I punti verdi sono quello misurati dopo che PC-DMIS ha eseguito le operazioni di verifica quando si fa clic sul pulsante Test.
