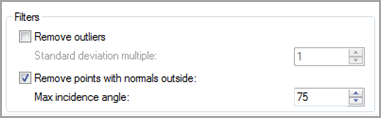

Estrazione elementi - Riquadro Filtri
Rimuovi punti isolati: quando è selezionata, questa casella di opzione esclude i punti isolati dall'elemento in base al valore dell'opzione Coefficiente moltiplicativo della deviazione standard. La casella di opzione Rimuovi punti isolati vale solo per gli elementi automatici Cono, Punto di superficie, Piano, Cilindro, Sfera, e Discontinuità e dislivello.
L'estrattore degli elementi valuta internamente l'elemento due o più volte al primo tentativo per ottenere la deviazione standard in base a tutti i punti.
Nei tentativi successivi, valuta nuovamente l'elemento usando solo i punto che si trovano nell'intervallo risultante dal prodotto del punto isolato per Σ. Sigma è l'intervallo, nella distribuzione gaussiana delle deviazioni, entro cui giace il 68,2% dei punti migliori usati per l'elemento.
Coefficiente moltiplicativo della deviazione standard: il valore di questa opzione definisce la selettività del filtro. Può essere qualsiasi numero reale generico maggiore di 0. Se il valore selezionato è m, tutti i punti della scansione la cui deviazione dal cono estratto è maggiore di m x la deviazione standard reale (cioè la deviazione standard dei punti misurati rispetto all'elemento calcolato) sono esclusi dal calcolo. Pertanto quanto minore è il valore di m, tanto più selettivo è il filtro.

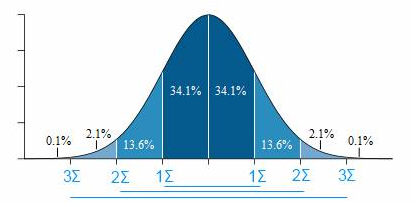

Quindi, nella prima valutazione viene calcolata la deviazione standard di tutti i punti. In una distribuzione normale, potrebbe essere rappresentata come segue:
Questo significa che i punti migliori giaccioni nell'intervallo da 0 a 1Σ. Ad esempio, se si desiderava ottenere solo i punti in questo intervallo, si sarebbe dovuto specificare per un punto isolato un valore compreso tra 0 e 1. Usando punti isolati con valori maggiori si sarebbero ottenute soluzioni peggiori..
Rimuovi i punti con le normali all'esterno:
Quando è abilitata, questa impostazione confronta il vettore normale stimato di ogni punto scansionato all'interno della zona di taglio con il vettore normale teoricodell'elemento (o della superficie CAD per gli elementi in 3D).
Questo parametro è valido solo per gli elementi automatici Cerchio, Cono, Cilindro, Punto di bordo, Discontinuità e dislivello, Piano, Poligono, Asola rotonda, Asola quadrata, Sfera e Punto di superficie. Gli elementi Punto di bordo e Discontinuità e dislivello usano il metodo di filtraggio in 2D.
Quando si misura l'elemento laser, questo filtro esclude i punti scansionati sul lato opposto del pezzo o sulle superfici adiacenti. Quanto più piccolo è il valore dell'opzione Massimo angolo di incidenza tanti più punti saranno esclusi.
L'effetto del filtro Massimo angolo di incidenza si ha quando il pulsante Mostra/Nascondi punti segregati (
) è selezionato nella scheda Proprietà della scansione laser della finestra di dialogo Elemento automatico laser.
Vedere anche:
Elementi tridimensionali usando il massimo angolo di incidenza
Elementi bidimensionali usando il massimo angolo di incidenza
