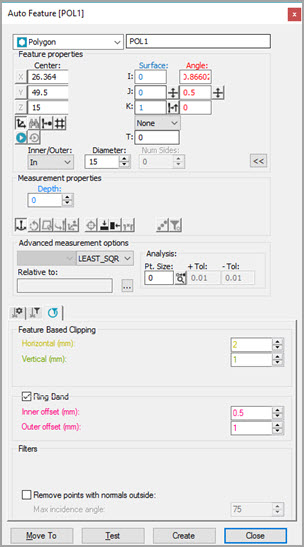

Finestra di dialogo Elemento automatico - Poligono
È possibile usare questa finestra di dialogo solo per misurare un elemento Esagono (poligono con 6 lati).
Per misurare un esagono con un sensore laser, procedere come segue.
Aprire la finestra di dialogo Elementi automatici e selezionare Poligono.
Eseguire una delle seguenti operazioni:
Fare clic più volte sul CAD in modo da definire posizione e vettore del poligono. Immettere manualmente le informazioni mancanti.
Spostare la macchina sulla posizione della sfera mediante la scheda Laser della finestra di visualizzazione grafica. Fare clic sul pulsante Leggi punto da posizione (
). Immettere manualmente come necessario le informazioni mancanti, come il diametro.
Immettere manualmente tutti i valori teorici di X, Y, Z, I, J, K, diametro e altri parametri.
Immettere le informazioni necessarie nelle schede della casella degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede delle proprietà Scansione laser, Filtraggio laser e Taglio laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic su Crea, quindi su Chiudi.
Vedere anche:
Parametri specifici di un poligono
