Le opzioni disponibili nella finestra di dialogo Calibrazione scostamento tastatore determinano la procedura usata dal software per la calibrazione. Per accedere a questa finestra di dialogo, definire il tastatore nella finestra Utility tastatore (Inserisci | Definizione Hardware | Tastatore) e fare clic su Misura.
Requisiti per la calibrazione
Per iniziare il processo di calibrazione è necessario innanzi tutto definire un utensile di qualificazione. Il solo tipo di utensile supportato è una sfera. Selezionare l'utensile di qualificazione definito nell'elenco degli utensili disponibili.
Per definire un nuovo utensile di qualificazione da aggiungere all'elenco di utensili disponibili fare clic su Aggiungi utensile.
Per modificare la configurazione dell'utensile di qualificazione attualmente definito fare clic su Modifica utensile.
Per eliminare lo strumento di qualificazione attualmente definito fare clic su Elimina utensile.

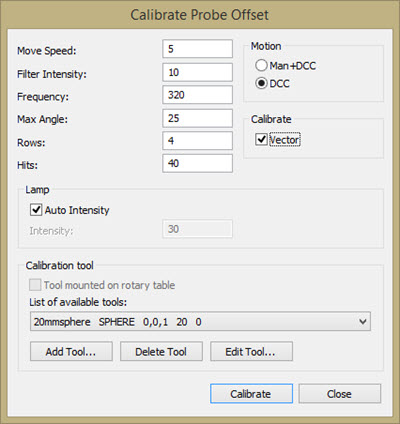

Fare clic sul pulsante Misura per visualizzare la finestra di dialogo Calibrazione scostamento tastatore.
Questa finestra di dialogo presenta le seguenti impostazioni.
Velocità di movimento: specifica la percentuale della velocità massima della macchina che sarà usata dal software durante il processo di calibrazione.
Intensità del filtro: permette di impostare l'intensità del filtro CWS. Per i dettagli, vedere "Parametri del CWS" nella documentazione di PC-DMIS Vision.
Frequenza: permette di impostare la frequenza del CWS. Per i dettagli, vedere "Parametri del CWS" nella documentazione di PC-DMIS Vision.
Angolo max: permette di impostare l'angolo massimo a partire dal polo della sfera o il punto di angolo zero nel caso di una matrice di punti. L'angolo migliore dipende dal sensore CWS che si sta usando. Tastatori con teste differenti hanno angoli di misurazione massimi differenti.
Righe: specifica il numero di righe nella matrice dei punti di misurazione.
Punti: specifica il numero di punti nella matrice dei punti di misurazione.
Intensità automatica luci: imposta su Automatica l'intensità delle luci. Per i dettagli, vedere "Parametri del CWS" nella documentazione di PC-DMIS Vision.
Intensità delle luci: imposta l'intensità delle luci quando non si usa la modalità automatica. Per i dettagli, vedere "Parametri del CWS" nella documentazione di PC-DMIS Vision.
Movimento Man+DCC: richiede un punto manuale all'inizio della calibrazione. PC-DMIS esegue tutti i punti successivi in modalità DCC.
Movimento DCC: misura automaticamente la sfera in modalità DCC. Assicurarsi di posizionare il tastatore a una distanza di sicurezza per qualsiasi rotazione e movimento del polso verso i punti di misurazione sulla sfera.
Calibra vettore: abilita le misurazioni di calibrazione del vettore. Il software misura la sfera altre due volte dopo la calibrazione dello scostamento della punta per calcolare il vettore del tastatore CWS.
