Esempio della casella degli strumenti del tastatore di PC-DMIS Vision che riporta i parametri della scansione con un sensore di luce bianca
Frequenza del sensore
La frequenza di misurazione imposta il numero di valori misurati che il sensore di luce bianca registra per unità di tempo. Ad esempio, se la frequenza di misura è di 2000 Hz, verranno eseguite 2000 misure per secondo. L'indicatore di intensità sul display consente di selezionare l'impostazione corretta. Nel caso di superfici con una riflettività molto bassa, può essere necessario ridurre la frequenza di misura. Questo ha l'effetto di illuminare più a lungo la riga dei CCD del sensore rendendo possibile la misurazione anche se l'intensità riflessa è molto bassa.
Illuminazione automatica e tempo di esposizione
Con la voce Intensità illuminazione, è possibile selezionare la durata relativa dell'impulso del LED e con essa la luminosità effettiva della sorgente luminosa. L'opzione Illuminazione automatica è utile quando cambia la riflettività della superficie da misurare. Se, ad esempio, si misura una superficie altamente riflettente su cui la frequenza massima di misurazione produce comunque una sovramodulazione, allora ha senso impostare l'opzione Illuminazione automatica su No e impostare manualmente il valore della intensità illuminazione.
Un'altra opzione consiste nel lasciare l'opzione Illuminazione automatica impostata su Sì e ridurre il tempo di esposizione. Se si deve misurare una superficie scarsamente riflettente con un'alta frequenza di misura, questo sarà possibile allungando la durata degli impulsi o il tempo di esposizione.
Un riferimento scuro è assolutamente necessario dopo ogni modifica al tempo di esposizione! Vedere la sezione appropriata nel manuale d'uso del sensore di luce bianca.
Filtro (Intensità del sensore)
Usando il valore di soglia, sono filtrati tutti i dati compresi tra il rumore e il segnale della misurazione. I picchi che cadono sotto questa soglia sono considerati non validi e mostrati sul display come valore di misurazione 0 (zero).
Non esiste alcuna relazione lineare tra Filtro (Intensità del sensore) e "Intensità". Ad esempio, se si imposta Filtro (Intensità del sensore) su 50, non significa necessariamente che saranno filtrati tutti i valori al di sotto di intensità 50.
Per una frequenza di misurazione inferiore a 1 kHz, si raccomanda un filtro (intensità del sensore) minimo di 40. Ciò evita che i valori della misurazione abbiano un'intensità troppo bassa, appena superiore al rumore, falsando così la misurazione. A una frequenza di misurazione di almeno 1 kHz, un valore minimo di 15 permette di sfruttare a fondo la dinamica del dispositivo.
Scostamento
A seconda della riflettività della superficie e della frequenza di misurazione, i valori ottimali dell'intensità possono trovarsi in diverse aree dell'intervallo del sensore.
L'impostazione Scostamento sposta la misurazione nella zona di scansione migliore per il sensore. L'input per questo scostamento è un valore positivo o negativo espresso in mm.

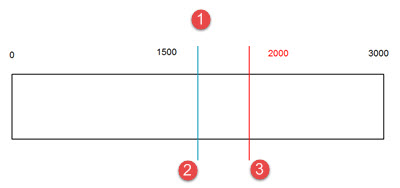

1 - Distanza (intervallo del sensore per un sensore di 3 mm)
2 - Scostamento = 0.000
3 - Scostamento = 0.500
Grafico che mostra gli effetti della modifica del valore di Scostamento
Fuoco
Il pulsante Fuoco legge dal sensore di luce bianca la posizione attuale della macchina e il valore della distanza. Con questi valori viene calcolata la posizione del fuoco che viene visualizzata nella casella Fuoco.
Nota sulle modalità di filtraggio
I parametri Velocità e Frequenza definiscono la densità di punti del sensore. Nel caso di scansioni, PC-DMIS esegue quindi un filtraggio secondario come definito dalle impostazioni Nessun filtro e Densità di punti.
La finestra Letture del sensore di luce bianca
Se il sensore di luce bianca (CWS) è il sensore attivo, la finestra Letture tastatore mostra i valori di X, Y e Z più le grandezze seguenti.
Intensità: - Questo valore è una percentuale che appare in un grafico circolare. Un'intensità superiore al 99% indica un errore di misura; per esempio il sensore può essere fuori dall'intervallo di rilevazione. Se si verifica un errore di misura, la parte non grigia del grafico diventa rossa.
Distanza: - Questo valore è espresso nelle unità di misura usate (pollici o millimetri). Il valore appare in un grafico circolare. Se il valore della distanza è compreso entro il 10% del limite superiore o inferiore dell'intervallo del sensore, la parte non grigia del grafico diventa rossa.
Perché siano visualizzate queste letture, non selezionare la scheda Laser del CWS. Una volta selezionata, le letture non saranno più inviate alla finestra Letture tastatore.
Vedere anche:
Definizione di un punto di superficie facendo clic su una nuvola di punti
