Finestra di dialogo Operatore Nuvola di punti - Operatore ESPORTAZIONE nuvola di punti
L'operazione ESPORTAZIONE nuvola di punti esporta i dati in un comando NUV in un file esterno nel formato specificato. La finestra di dialogo per questa operazione è simile a quella dell'operatore IMPORTAZIONE nuvola di punti.
Per applicare l'operazione ESPORTAZIONE nuvola di punti a una nuvola di punti, fare clic su XYZ (
), IGS (
) o PSL (
) sulla barra degli strumenti Nuvola di punti oppure selezionare una voce del menu dal menu File | Esporta | Nuvola di punti. Il software visualizza la finestra di dialogo Esporta dati nuvola di punti.

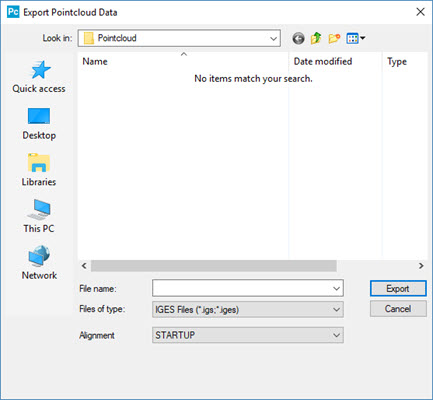

La finestra di dialogo Esporta dati nuvola di punti
L'operatore ESPORTAZIONE nuvola di punti usa le seguenti opzioni.
Nome file - Indica il nome del file da esportare.
Tipo di file - Indica il tipo di formato in cui esportare i dati. Può essere XYZ, IGES o PSL (Polyworks).
Per l'esportazione dei tipi di file XYZ, è possibile definire il carattere separatore da utilizzare. Per i dettagli, vedere "ExportXYZSeparator" nella sezione "PointcloudOperator" della documentazione dell'Editor delle impostazioni di PC-DMIS.
Allineamento - Indica il tipo di allineamento da includere nell'esportazione dei dati.
Fare clic su Crea per inserire un comando NUV/OPER,ESPORTA nella finestra di modifica.
Per esempio:
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=IGES,FNOMEFILE=D:/Dataout.IGS,DIMENSIONE=1623201
REF,NUV1,,
Si specifichi il formato in FORMATO ed il nome del file di output in NOMEFILE, quindi fare riferimento al comando NUV che contiene i dati. Se un filtro è stato applicato al comando NUV, allora il comando FILTRONUV dovrebbe essere utilizzato per l'esportazione al posto del comando NUV originale.
Ad esempio, REF, FILTRONUV1, al posto di REF, NUV1,. Ciò assicura che il file esportato rispecchi l'insieme dei filtri.
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=IGES,NOMEFILE=D:/DataouT.IGS,DIMENSIONE=0
RIF, NUVFILTRO1,,
Si può anche selezionare più di un comando nell'elenco per esportarli tutti insieme in una sola operazione.

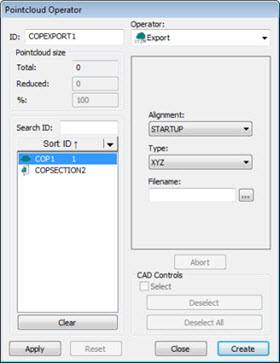

Finestra di dialogo Operatore Nuvola di punti con più comandi selezionati
In questo caso, PC-DMIS inserisce il comando nella finestra di modifica.
Per esempio:
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=XYZ,FNOMEFILE=D:/Dataout.XYZ,DIMENSIONE=1246
RIF,SEZNUV1,SEZNUV2,SEZNUV3,SEZNUV4,,
