La finestra di dialogo Operatore Nuvola di punti - Operatore IMPORTAZIONE nuvola di punti
L'operazione IMPORTAZIONE nuvola si punti importa i dati da un file esterno in un comando NUV in un formato specificato. La finestra di dialogo per questa operazione è simile a quella dell'operazione ESPORTAZIONE nuvola di punti.
Per applicare a una nuvola di punti l'operazione IMPORTAZIONE nuvola di punti fare clic su XYZ (
), PSL (
) o STL (
) nella barra degli strumenti Nuvola di punti o selezionare una delle voci del menu File | Importa | Nuvola di punti. Il software visualizza la finestra di dialogo Importa dati della nuvola di punti.

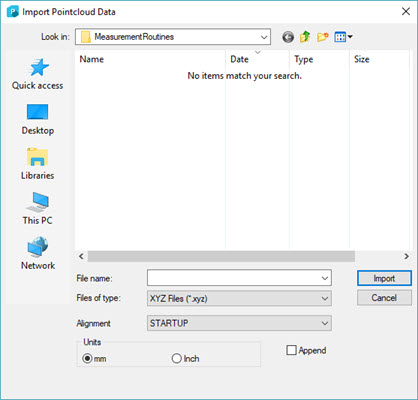

La finestra di dialogo Importa dati della nuvola di punti
Navigare fino al file dei dati della nuvola di punti e fare clic su Importa.
Selezionare la nuvola di punti a cui si desidera aggiungere i nuovi dati.
Fare clic sull'opzione Importa nel menu o nella barra degli strumento come sopra descritto.
Nella finestra di dialogo selezionare l'opzione Aggiungi se si desidera aggiungere i dati della nuova nuvola a quelli della nuvola esistente.
Fare clic su Importa.

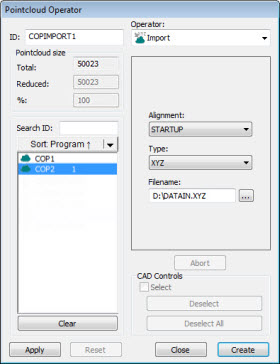

L'operatore IMPORTAZIONE nuvola di punti usa le seguenti opzioni.
Allineamento - Indica il tipo di allineamento da includere nell'importazione.
Tipo - Indica il tipo di formato in cui importare i dati. Può essere XYZ o PSL (Polyworks) o STL.
Nome file - Indica il nome del file da importare.
Unità - Permette di selezionare le unità di misura dei dati della nuvola importata.
Aggiungi - Selezionare questa casella di opzione se si desidera aggiungere i dati della nuvola importata a quelli della nuvola esistente. Se questa opzione non è selezionata, la prima nuvola che PC-DMIS trova dopo la posizione in cui si trova il cursore nella finestra di modifica viene vuotata e suoi dati sono sostituiti da quelli della nuvola importata.
Se si fa clic su Crea, viene inserito nella finestra di modifica un comando NUV/OPER,IMPORTA.
Per esempio:
IMPORTaNUV1=NUV/OPER,IMPORTA,FORMATO=XYZ, NOMEFILE=D:/DATIIN.XYZ,DIMENSIONE=0
REF,NUV1,
