È possibile impostare la rappresentazione grafica di una nuvola di punti selezionata (NUV). PC-DMIS memorizza le impostazioni quando si salva la routine di misurazione. A questo scopo, fare clic con il pulsante destro del mouse sulla nuvola nella finestra di modifica, o fare clic con il pulsante destro del mouse sull'etichetta della nuvola nella finestra di visualizzazione grafica per visualizzare le opzioni del menu Visualizzazione nuvola di punti.

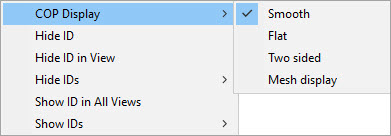

Le opzioni del menu Visualizzazione nuvola di punti sono le seguenti:
Sfumata: mostra la nuvola sfumata nel colore predefinito per la nuvola.

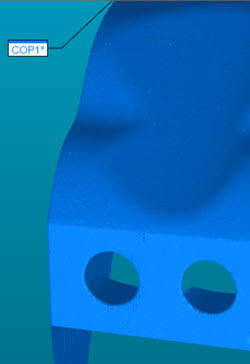

Esempio di visualizzazione di una nuvola di punti usando l'opzione Sfumata
Piatta: mostra la nuvola non ombreggiata. Questa scelta richiede il minimo di memoria grafica.

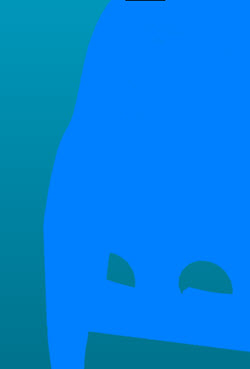

Esempio di visualizzazione di una nuvola di punti usando l'opzione Piatta
Bilaterale: mostra la nuvola ombreggiata in cui il lato scansionato del pezzo ha il colore definito per la nuvola, e quello non scansionato ha un colore di contrasto.

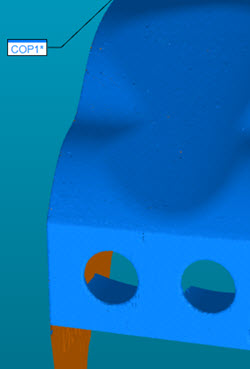

Esempio di visualizzazione di una nuvola di punti usando l'opzione Bilaterale
Come mesh: il software mostra la nuvola di punti come una mesh.

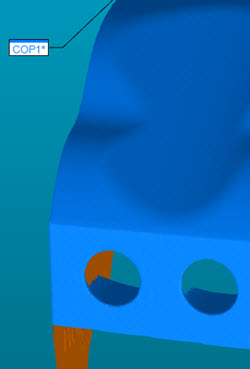

Esempio di visualizzazione di una nuvola di punti usando l'opzione Come mesh
L'opzione Come mesh è disponibile solo se si ha una licenza Mesh è si è eseguita la scansione della nuvola usando l'opzione Come mesh (solo pert PC-DMIS Portable). Per i dettagli, vedere "Riquadro Visualizzazione nuvola di punti".
L'impostazione Come mesh riguarda solo la visualizzazione. I dati sottostanti sono quelli di una nuvola.
Tuttavia, se si modifica la nuvola (per esempio se si esegue qualsiasi operazione NUV sulla nuvola di punti) l'impostazione Come mesh si perde e viene visualizzata di nuovo la nuvola di punti.
