Per impostare la tavola rotante:
Avviare PC-DMIS.
Creare una nuova routine di misurazione. Dovrebbe avere le stesse unità di misura (IN o MM) della macchina per facilitare il debug dei problemi, ma non è obbligatorio.
Selezionare la macchina desiderata nella barra degli strumenti Impostazioni usando l'elenco.
PC-DMIS NCI assegna una sola macchina per ogni computer con PC-DMIS, quindi non esiste alcun elenco.
Se si creano percorsi di calibrazione, configurazioni della tavola rotante o routine di misurazione generali, selezionare la macchina corretta nella barra degli strumenti Impostazioni.
Selezionare la voce del menu Operazione | Calibra/Modifica | Tavola rotante per aprire la finestra di dialogo Impostazione tavola rotante.
È possibile accedere alla finestra di dialogo Impostazione tavola rotante anche dalla voce del menu Modifica | Preferenze | Impostazione tavola rotante.

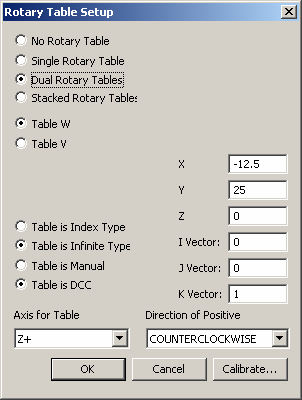

Finestra di dialogo Impostazione tavola rotante
Nel riquadro superiore sinistro della finestra di dialogo, selezionare il tipo di configurazione della tavola rotante:
Nessuna tavola rotante - La tavola rotante non viene usata.
Tavola rotante singola - Per una sola tavola rotante.
Tavola rotante doppia - Due tavole rotanti, non necessariamente sovrapposte.
Tavole rotanti sovrapposte - Due tavole rotanti sovrapposte.
Nel caso delle configurazioni Tavola rotante doppia o Tavole rotanti sovrapposte, se si seleziona l'opzione Tavola W o Tavola V si dovranno specificare i parametri di ogni tavola. Le impostazioni delle tavole sono indipendenti l'una dall'altra.
Per ogni tavola rotante, selezionare l'opzione Tavola indicizzata o Tavola con infinite posizioni.
Per ogni tavola rotante, selezionare l'opzione Tavola manuale o Tavola DCC.
Per ogni tavola rotante, selezionare l'asse della tavola nell'elenco a discesa. Selezionare il vettore normale alla tavola. Il software usa questo asse quando si definisce la direzione di rotazione positiva.
Specificare l'asse della tavola prima di aggiornare i valori di XYZ.
Immettere la posizione nominale del centro tavola nelle caselle XYZ. Questo valore deve essere immesso in “coordinate della macchina”, senza scostamenti di utensili o distanze di lavoro.
Non aggiornare direttamente i valori del vettore IJK.
Selezionare CLOCKWISE oppure COUNTERCLOCKWISE nell'elenco a discesa Direzione di rotazione positiva. Le macchine CNC possono avere una relazione sinistrorsa tra il vettore dell'asse della tavola e la direzione della rotazione. La direzione di rotazione definisce il modo in cui la tavola gira quando si guarda dall'alto l'asse del vettore della tavola.
Immettere la posizione nominale del centro tavola nelle caselle XYZ centro. Questo valore deve essere immesso in “coordinate della macchina”, senza scostamenti di utensili o distanze di lavoro.
Immettere il vettore normale alla tavola nelle caselle IJK vettore.
Per la calibrazione della tavola rotantesi suppone che le distanze di lavoro non siano applicate.
