Se si modifica una routine di misurazione e questa modifica potrebbe avere effetto sui risultati, occorre aggiornare il file dei dati di Q-DAS. Per esempio, si potrebbe modificare la routine di misurazione in questi modi:
aggiungendo una dimensione;
eliminando una dimensione;
modificando il nome di una dimensione;
modificando i valori nominali e delle tolleranze delle dimensioni.
Per aggiornare il file dei dati, procedere come segue.
Modificare la routine di misurazione di PC-DMIS.
Per aprire l'applicazione Configuratore di Q-DAS selezionare l'opzione del menu Operazione | Q-DAS | Apri Configuratore.
Nel Configuratore di Q-DAS, selezionare File | Aggiorna per aprire la finestra di dialogo Aggiorna.

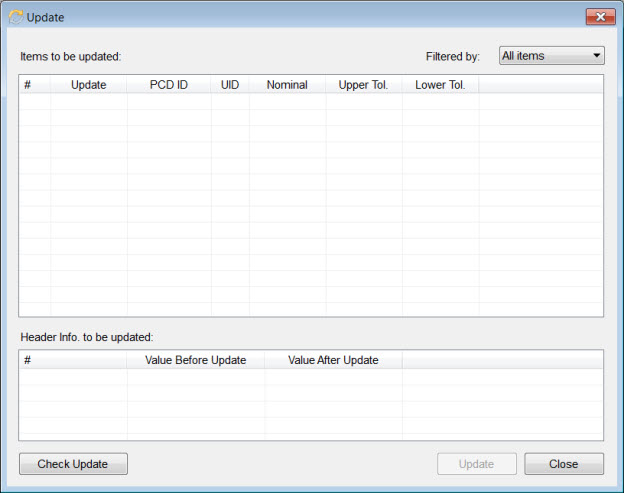

La finestra di dialogo Aggiorna
Fare clic su Controlla aggiornamenti. Il Configuratore di Q-DAS legge la routine di misurazione, individua le modifiche e le visualizza nella finestra di dialogo. Il tempo di elaborazione varia e dipende dalle dimensioni della routine di misurazione.
Per filtrare le modifiche, selezionare l'opzione desiderata nell'elenco Filtro applicato: Tutte le voci, Voci aggiunte, Voci rimosse, o Voci modificate.
La colonna Aggiorna visualizza quindi il tipo di aggiornamento. Le modifiche nell'intestazione della routine di misurazione di PC-DMIS appaiono nel riquadro Informazioni intestazione da aggiornare.

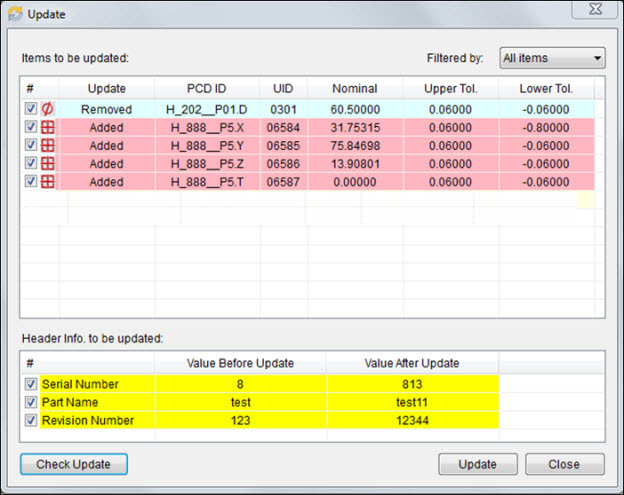

Esempio di finestra di dialogo Aggiorna
I valori modificati appaiono in rosso.

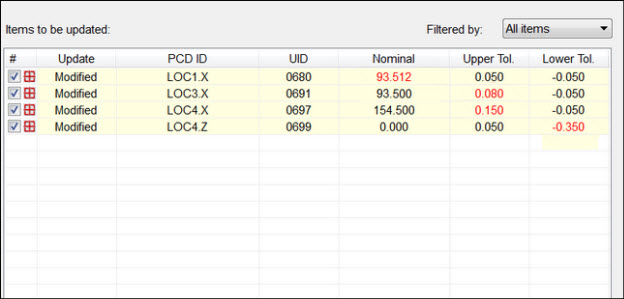

Esempio di valori modificati
Se si desidera visualizzare i dati di una voce prima della sua modifica nella, o della sua rimozione dalla, routine di misurazione, fare clic con il pulsante destro del mouse sulla voce modificata o rimossa nel riquadro Voci da aggiornare. Si asprirà un menu di scelta rapida con l'opzione Individua. Quando si fa clic su questa opzione, la voce viene evidenziata nel riquadro Dati delle caratteristiche.
Selezionare le voci da aggiornare e fare clic su Aggiorna per completare il processo.
Il processo di aggiornamento inserisce le voci nell'ordine di misurazione nel file dei dati di Q-DAS.
Per salvare il file dei dati con lo stesso nome, selezionare File | Salva. Per salvare il file dei dati con un nome diverso, selezionare File | Salva con nome.
I valori del campo K2001 devono essere univoci quando si salva il file dei dati. Se il campo ha valori duplicati o mancanti, il Configuratore di Q-DAS visualizza un messaggio e salva il file con gli errori.
