Calibrazione dell'illuminazione

Questa procedura permette di calibrare le luci della macchina. La calibrazione delle lampade assicura che l'intervallo di illuminazione è lineare, e che modificando l'ingrandimento sulle celle di zoom l'illuminazione sul pezzo non cambierà in modo significativo nei limiti delle capacità dell'hardware.

Sarà necessario calibrare l'illuminazione del sistema ottico nei momenti seguenti.

• Ogni volta che si cambia o sostituisce una lampada occorrerà ricalibrarla.

• Ogni volta che si ha un significativo cambiamento dell'illuminazione nella stanza.

• Periodicamente nel corso della vita della lampada.

• Quando si modificano le impostazioni della luminosità o del guadagno della videocamera.

• Quando si sostituisce l'ottica.

• Quando si ripara il meccanismo di zoom.

• Quando si sostituisce la videocamera.

• Prima di calibrare paracentricità/parafocalità quando si egeue la "calibrazione" perché è necessario per questa calibrazione.

Per calibrare le lampade, procedere come segue.

1. Selezionare Calibrazione dell'illuminazione nell'elenco a discesa della finestra di dialogo Calibrazione del tastatore.

2. Fare clic su Calibra per visualizzare la finestra di dialogo Calibrazione dell'illuminazione illuminazione con la data di calibrazione di ogni lampada tra parentesi. Se una lampada non è stata calibrata, il testo tra parentesi reciterà "Non calibrata".



   La finestra di dialogo Calibrazione dell'illuminazione

3. Selezionare la casella di opzione accanto alla lampada che occorre calibrare.

4. Prepararsi per la calibrazione seguendo le istruzioni fornite per il tipo di lampada.

   • Le lampade sotto il piano di lavoro (illuminazione dal basso/del profilo) richiedono la liberazione del piano di lavoro durante la calibrazione, con l'immagine a fuoco sul piano stesso.

   • Le lampade superiori (illuminazione superficie/ad anello) richiedono la presenza di un oggetto o di un foglio di carta sul campo di vista, con l'immagine a fuoco sulla superficie.

5. Selezionare la casella di opzione Modalità adattativa per applicare la modalità di calibrazione adattativa al processo di calibrazione.

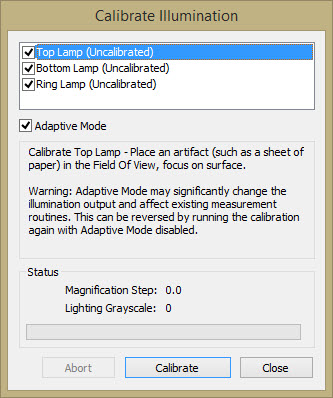

Finestra di dialogo Calibrazione dell'illuminazione con la casella di opzione Modalità adattativa selezionata

La modalità di calibrazione adattativa può causare problemi con le routine di misurazione esistenti. Senza la modalità di calibrazione adattativa, i livelli in alcune configurazioni dell'hardware non erano coerenti. Il valore effettivo dell'illuminazione visto nella videocamera non corrispondeva a quello impostato. Dopo la calibrazione dell'illuminazione con la modalità adattativa, l'illuminazione della macchina nella videocamera corrisponderà al valore impostato.

6. Fare clic su Calibra. Inizierà il processo di calibrazione. Il processo richiederà alcuni minuti.

• Durante la calibrazione su sistemi con un meccanismo di zoom, PC-DMIS Vision seleziona diversi ingrandimenti per le misure di illuminazione come indicato dal valore del parametro Passo ingrandimento. Questo valore visualizza l'ingrandimento attuale e corrisponde a quello visualizzato nella scheda Ingrandimento della casella degli strumenti del tastatore.

• La calibrazione imposta anche l'intensità dell'illuminazione corrispondente ai diversi valori di illuminazione ordinati per i diversi ingrandimenti. La scala di illuminazione dei grigi indica l'intensità di questa illuminazione. I valori vanno da 0 (nero) a 100 (bianco).



Calibrazione dell'illuminazione - In corso

• Una volta completata la calibrazione, al finestra di dialogo Calibrazione dell'illuminazione mostra la nuova data di calibrazione della lampada.

• Fare clic sul pulsante Chiudi o eseguire le operazioni di cui ai passi da 3 a 5 per calibrare una nuova lampada.

• Il pulsante Interrompi è disponibile solo durante una calibrazione. Questo pulsante arresta la calibrazione, elimina i dati raccolti durante il processo e ripristina i file di calibrazione della lampada preesistenti.
