Se il sensore di luce bianca (CWS - Chromatic White Light Sensor) è il tastatore attivo nella routine di misurazione, PC-DMIS Vision aggiunge una scheda Laser con un tracciato dello spettro. Quando il software non esegue la routine di misurazione, il tracciato dello spettro mostra la struttura (il "rumore") del segnale del CWS. Questo permette di selezionare le impostazioni ottimali di parametri quali illuminazione e frequenza.
Si noti quanto segue.
PC-DMIS non aggiorna il tracciato dello spettro durante l'esecuzione della routine di misurazione.
Quando la scheda Laser è selezionata e aggiornata, le letture di intensità e distanza del CWS non sono visualizzate nella finestra Letture tastatore.
Questi sono i requisiti minimi per l'uso del tracciato dello spettro:
sensore di luce bianca CHRocodile S o CHRocodile SE;
versione del firmware CHRocodile 5.97 o successiva;
sensore CHRocodile collegato al personal computer tramite cavo USB.
Asse X - L'asse X del tracciato dello spettro rappresenta la distanza non calibrata tra sensore e pezzo in intervalli di un millesimo della gamma totale del sensore. Man mano che l'asse Z si muove nella direzione positiva, il picco del tracciato su muove da sinistra a destra. Poiché il display mostra dati grezzi, il movimento del picco del tracciato non è lineare.
Asse Y - L'asse Y del tracciato mostra l'intensità del segnale. Per ottenere i migliori risultati nella misura della distanza, ci deve essere un unico picco dominante simile a quello mostrato in questo esempio:

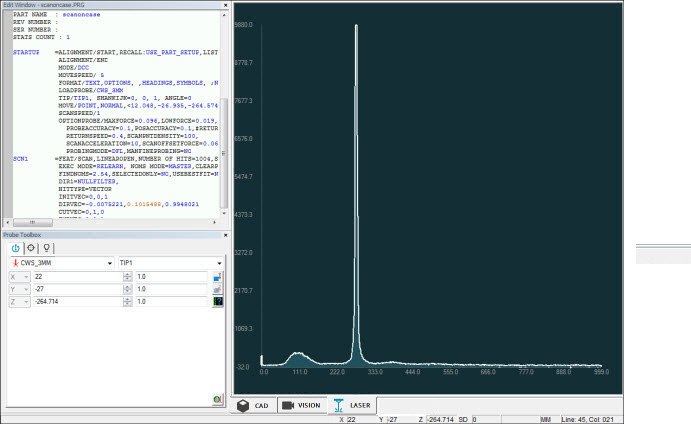

Esempio di tracciato dello spettro nella scheda Laser
