Finestra Letture tastatore
La maggior parte delle informazioni mostrate nella finestra Letture tastatore è la stessa per tutti i tipi di tastatore e queste sono già illustrate nell'argomento "Uso della finestra Letture tastatore“ nel capitolo "Uso di altre finestre, editor e strumenti" della documentazione delle funzioni base di PC-DMIS. Tuttavia, se si usa un tastatore Vision, nella finestra vengono visualizzate le seguenti ulteriori letture.
VX/VY/VZ: se si sta usando un tastatore Vision, i valori X, Y e Z indicano le coordinate del reticolo al centro del campo visivo (FOV). I valori VX, VY e VZ indicano la posizione del bersaglio o del mirino dell'elemento rispetto all'allineamento corrente.
DX/DY/DZ: i valori DX, DY e DZ indicano la differenza tra le posizioni della videocamera e dell'elemento. Per visualizzare questi valori deve essere selezionata l'opzione Distanza dal bersaglio nella finestra di dialogo Impostazione letture tastatore. Per ulteriori informazioni, vedere "Impostazione della finestra Letture tastatore" nel capitolo "Impostazione delle preferenze" della documentazione delle funzioni base di PC-DMIS.
Ingr: questo valore mostra l'impostazione dell'ingrandimento della videocamera. Qualsiasi modifica apportata nella scheda Ingrandimento si riflette in questa riga della finestra Letture tastatore. Vedere "Casella degli strumenti del tastatore: scheda Ingrandimento".
W: Visualizza l'asse della tavola rotante corrente per una singola tavola rotante.
V: quando si usa una tavola rotante sovrapposta, la finestra Letture tastatore mostra anche un valore 'V' per un secondo asse rotante.
Sensori laser Vision
Se un sensore laser Vision è il sensore attivo, la finestra Letture tastatore mostra i valori di X, Y e Z più i parametri del laser come intensità e distanza. Per i dettagli, vedere la relativa sezione di questo documento dedicata ai sensori laser.

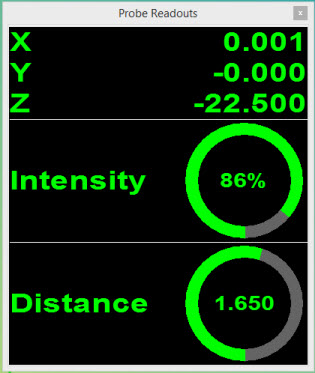

Ecco un esempio:
