Casella degli strumenti del tastatore - scheda Illuminazione

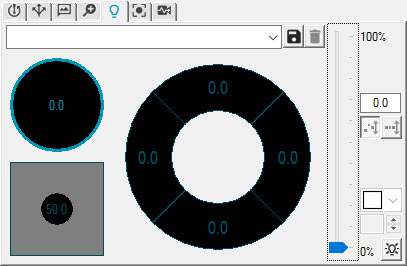

La scheda Illuminazione consente di selezionare le lampade da accendere o da spegnere. Indica inoltre l'intensità della luce delle lampade modificando i valori di illuminazione. Il tipo e il numero di lampade visualizzati dipendono dalla macchina.
Una luce superiore è una lampada assiale diretta lungo la traiettoria ottico. Può fornire migliore visibilità dei bordi e degli elementi di un pezzo rispetto ad altre sorgenti luminose che illuminano dal basso dato che la luce non è così diffusa. Poiché brilla parallela all'ottica, permette anche di vedere meglio i fori.
Una luce inferiore, o sottostante, è una lampada che illumina da sotto il piano di lavoro. Crea una sagoma del pezzo da vedere.
Una luce ad anello (o anello di luci) è una sorgente luminosa costituita da più lampade che illumina dall'alto. Questa luce è normalmente composta da una schiera di LED organizzati in anelli o cerchi concentrici. Normalmente è possibile programmare l'anello di luci per accendere un segmento o una "fetta di torta" di LED a partire da una certa direzione. È possibile controllare direzione e angolo dell'illuminazione accendendo solo uno degli anelli dei LED, un segmento di uno degli anelli o i singoli LED.
Questa scheda permette anche di creare e memorizzare questi valori in insiemi chiamati configurazioni rapide. Una volta creata una configurazione rapida, è possibile richiamarla rapidamente e facilmente per impostare le luci su una macchina in uno stato particolare (ad es, solo luce dal basso, solo luce dall'alto, o in un altro stato). È possibile richiamare in ogni momento le configurazioni di illuminazione selezionandone il nome nell'elenco Configurazione di illuminazione.
È possibile salvare facilmente le configurazioni di illuminazione facendo clic sul pulsante Salva o eliminarle facendi clic sul pulsante Elimina.
Affinché le lampade compaiano nella scheda Illuminazione, accertarsi di averle selezionate e correttamente configurate nella scheda Illuminazione nella finestra di dialogo Impostazione interfaccia macchina. Finestra di dialogo "Opzioni macchina - Scheda Illuminazione".
Dalla scheda Illuminazione, è possibile eseguire quanto riportato di seguito.
Una nota sulle luci e i tastatori a contatto
Per impostazione predefinita, se si passa da un tastatore Vision a un tastatore a contatto, le luci resteranno accese. È possibile controllare questo comportamento predefinito usando la voce di registro IlluminationOffForContactProbe nella sezione VisionParameters dell'Editor delle impostazioni di PC-DMIS. Impostando questa voce di registro su TRUE le luci si spegneranno ogni volta che la routine di misurazione passa da un tastatore Vision a uno a contatto. L'illuminazione verrà ripristinata quando si passa nuovamente a un tastatore Vision.
