이전 지침서 단계를 완료했으므로, 부품을 실행할 수 있다.
충돌을 피하기 위해, 항상 안전한 위치에서 프로브로 실행을 시작한다. 조그 박스를 사용해서, 프로브를 부품에서 멀리 이동한다.
파일 | 실행 을 선택한다. PC-DMIS 는 실행 대화 상자를 보여주고 측정 절차를 시작한다.
실행 대화상자의 지시사항을 읽는다. 지정된 접촉을 수행하기 위해 지시사항을 따른다. 프로브 스템이 아닌 루비 팁 접촉 만이 부품과 접촉하는지 확인한다.

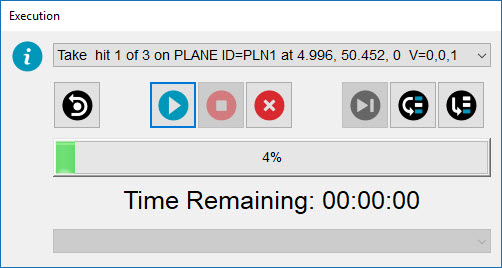

실행 대화상자의 지시사항
PC-DMIS 는 그래픽 디스플레이 창에 나타낸 대략적인의 위치에서 프로브로 이들 접촉을 수동으로 수행할 것을 요청한다.
평면을 만들기 위해 표면에서 세개의 접촉을 수행한다. 끝을 누른다.
라인을 만들기 위해 가장자리에서 두개의 접촉을 한다. 끝을 누른다.
원내에서 네개의 접촉을 수행한다. 끝을 누른다.
PC-DMIS는 각 접촉을 감지하고 자동으로 다음 접촉을 수행하기위해 메시지를 보여준다. 그것이 원 좌표일치 특성 (CIR1)에서 마지막 접촉을 수행할때, 그것은 일부 주석을 보여준 다음 DCC 모드로 이동한다.
입력 주석이 나타날때, 운영자 입력에, 이름을 입력하고 OK 를 클릭한다.
PC-DMIS는 이 PC-DMIS 메시지 대화상자를 보여준다.
PC-DMIS 메시지
PC-DMIS 가 DCC 모드로 특성의 나머지를 측정하도록하기위해 OK 를 클릭한다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
PC-DMIS가 실행 절차 중에 오류를 감지하면, 오류눈 대화상자의 기계 오류 목록에 나타난다. 측정 루틴을 계속하기 전에 오류를 해결해야 한다. 계속할 준비가 될때, 측정 루틴의 실행을 완료하기위해 계속 버튼을 클릭한다.
실행 대화상자의 옵션에 관한 정보는, PC-DMIS 핵심 문서에서 "실행 대화상자를 사용" 을 본다.
많은 옵션은 측정 루틴의 전부 또는 일부를 실행하기 위해 사용할 수 있다. 상세 정보는, PC-DMIS 핵심 문서에서 "측정 루틴 실행" 장을 본다.
다음 단계로 이동: "보고서 보기".
