점구름 연산자 또는 메쉬 연산자 대화상자의 곡선 함수로 곡선 특성을 따라 단면을 만들 수 있다. 단면은 CAD 곡선에 수직으로 만들어진다.
점구름 연산자 대화상자 - 횡단면 연산자, 선택된 곡선 함수
곡선을 따라 단면을 만들기 위해:
COP를 입력으로 만들어진 단면의 경우, 점구름 연산자 대화상자를 보여주기 위해 삽입 | 점구름 | 연산자 를 클릭한다.
메쉬를 입력으로 만들어진 단면의 경우, 메쉬 연산자 대화상자를 보여주기 위해 삽입 | 메쉬 | 연산자 를 클릭한다.
연산자 목록에서 단면 연산자를 선택한다음 연산자 목록 아래의 목록에서 곡선 함수를 선택한다.

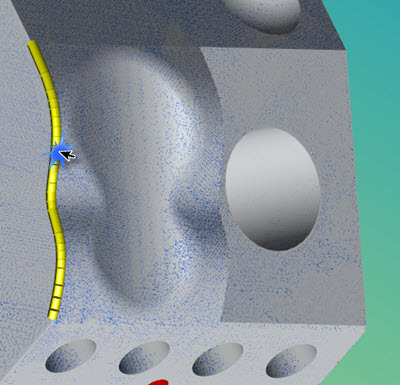

그래픽 디스플레이 창에서, 곡선 특성 위로 이동한다. PC-DMIS 는 자동으로 곡선을 감지하고 하이라이트한다.

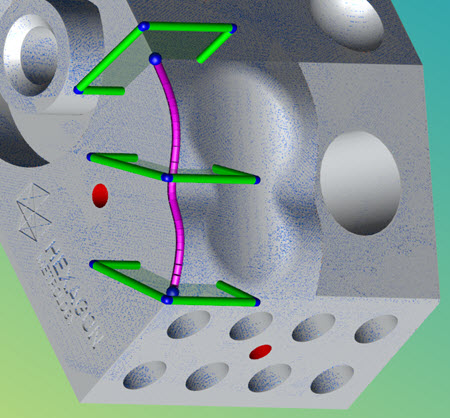

단면을 만들고자하는 하이라이트된 가장자리를 클릭한다. PC-DMIS 는 자동으로 단면을 만든다.

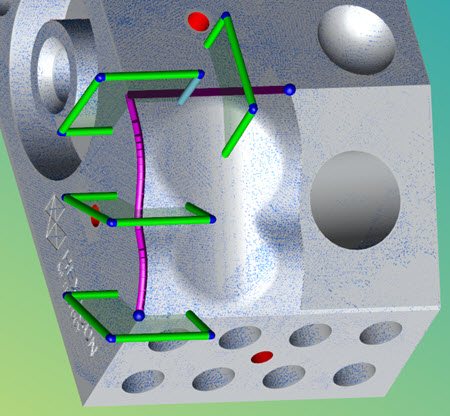

여러 인접 모서리를 선택하기 위해 다음 가장자리 위로 이동하는 동안 Ctrl 키를 계속 누른다.
그것을 선택하기 위해 가장자리를 클릭한다.
이 방법으로 필요한 만큼의 모서리를 선택한다.

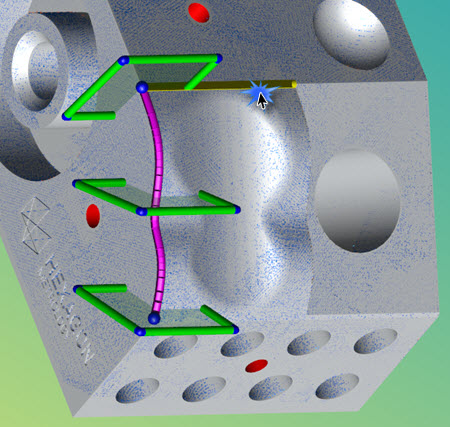

가장자리를 선택 취소하기 위해, Ctrl 키를 누르고 첫번째 또는 마지막 가장자리 (그것은 적색으로 된다) 위로 이동한다음 그것을 왼쪽 클릭한다.
모든 가장자리를 선택 취소하기 위해, 재지정 버튼을 클릭한다.

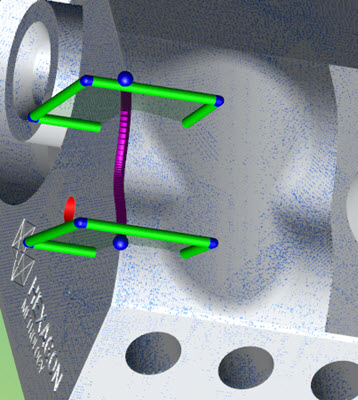

곡선 부분만을 정의하기 위해 곡선 길이 라인 (자주색 라인) 의 시작 또는 끝 지점 (파란색 원 핸들)을 끈다. 업데이트된 부분이 너무 짧으면, 취소하고 3 단계에서 반복하기 위해 재지정 버튼을 클릭한다.
변경 사항이 정의된 단면의 시작 또는 끝 부분에 이루어질때 대화상자 값은 자동으로 업데이트된다.
완료되었을때, 폴리라인을 만들기 위해 적용 을 클릭한다. 편집 창에서 단면을 만들기 위해 만들기를 클릭한다.

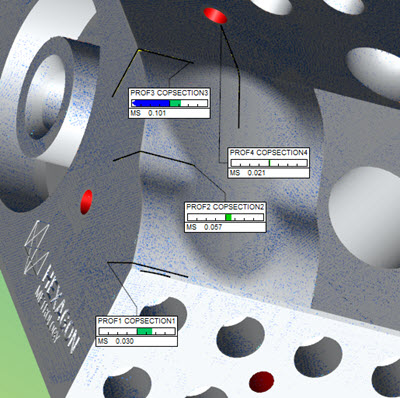

검정 폴리라인은 이론상의 CAD 를 나타낸다. 노란색 폴리라인은 측정된 폴리라인을 나타낸다.
곡선을 따라 단면을 매끄럽게하기
점구름 연산자 또는 메쉬 연산자 대화상자의 공차 평활화 옵션으로 곡선을 따라 만들어진 단면을 매끄럽게할 수 있다. 상세 정보는, "단면" 항목에서 "공차 평활화" 설명을 본다.
