단면 폴리라인을 보여주기와 숨기기

만들어진 단면 특성을 보여주거나 숨길 수 있다.

메쉬, 점구름 또는 QuickCloud 도구바에서 단면 폴리라인을 보여주거나 숨긴다

횡단면 폴리라인을 보여주거나 숨기기위해:

  1. 메쉬 점구름 또는 QuickCloud 도구바(보기 | 도구바)에서, 단면 도구바를 보여주기 위해 단면 드롭다운 화살표를 클릭한다:

점구름 단면 드롭다운 도구바

메쉬 단면 드롭다운 도구바

  1. 그래픽 디스플레이 창에 단면의 2D 뷰를 보여주기위해 2D 단면 슬라이드 쇼 버튼 을 클릭한다.

  2. 그래픽 디스플레이 창의 부동 단면 그래픽 컨트롤 도구바에서, 설명된 작업을 수행하기위해 적절한 버튼을 클릭한다.


이론상의 폴리라인 보여주기/숨기기 버튼 - 검정색의 이론상의 폴리라인을 숨기거나 보여주기위해 클릭한다.


측정된 폴리라인 보여주기/숨기기 버튼 - 노란색의 측정된 폴리라인을 숨기거나 보여주기위해 클릭한다.

단면 슬라이드 쇼

2D 단면 슬라이드 쇼 버튼은 그래픽 디스플레이 창의 부동 단면 그래픽 컨트롤 도구바를 활성화한다. 부동 도구바에서, 각 단면을 해당 순서로 보여주기위해 이전 2D 단면 보여주기 및 다음 2D 단면 보여주기 버튼을 사용한다. 누를 버튼이 나타날때 단면 슬라이드 쇼가 활성화되었다는것을 알 수 있다.

측정 루틴이 COPSECTIONS 과 MESHSECTIONS 모두를 포함하면, 다음 2D 단면 보여주기 와 이전 2D 단면 보여주기 버튼은 다음 부분인, 점구름 또는 메쉬로 이동할 수 있게 한다.

부동 도구바에서 단면 슬라이드 쇼를 활성화할 때, 2D 뷰에서 개별 단면을 보여주기위해 (뷰만 보여주기) 이전 2D 단면 보여주기 및 다음 2D 단면 보여주기를 클릭한다:

  1. QuickCloud 도구바에서, 단면 도구바를 보여주기 위해 단면 드롭다운 화살표를 클릭한다.

  2. 2D 단면 슬라이드 쇼 버튼을 클릭한다. 이 소프트웨어는 단면 및 단면 그래픽 컨트롤 부동 도구바의 2D 뷰를 보여준다. 그래픽 디스플레이 창의 어느 위치에서나 도구바의 위치를 변경할 수 있다. 부동 도구바는 그래픽 디스플레이 창의 2D 뷰에서 각 단면을 검색하는데 사용할 수 있는 다음과 같은 버튼을 포함한다:


이전 2D 단면 보여주기 - 2D 뷰로 편집창에서 현재 선택된것 앞에 단면을 보여주기 위해 클릭한다. CAD 그래픽이 사라진다. 첫번째 단면에 도달할 때까지 뒤로 검색하기 위해 반복적으로 버튼을 클릭한다.

단면을 선택하지 않으면, 소프트웨어는 편집 창에서 현재 커서 위치 위의 첫번째 것을 선택한다. 따라서, 현재의 커서 지점 위에 정의된 단면이 없다면 아무것도 일어나지 않는다. 목록의 첫 단면을 선택하고 이 버튼을 클릭하면 같은 일이 발생한다.


다음 2D 단면 보여주기 - 2D 뷰로 편집창에서 현재 선택된것 다음에 단면을 보여주기 위해 클릭한다. CAD 그래픽이 사라진다. 마지막 단면에 도달할 때까지 앞으로 검색하기 위해 반복적으로 버튼을 클릭한다.

단면을 선택하지 않으면, 소프트웨어는 편집 창에서 현재 커서 위치 아래의 첫번째 것을 선택한다. 따라서, 현재의 커서 지점 아래에 정의된 단면이 없다면 아무것도 일어나지 않는다. 목록의 마지막 단면을 선택하고 이 버튼을 클릭하면 같은 일이 발생한다.

단면 그래픽 컨트롤 부동 도구바에 대한 상세 정보는, "단면의 2D 뷰"를 참조한다.

  1. 슬라이드 쇼를 종료하고 CAD 그래픽 (3D 뷰) 을 다시 얻기 위해 다시 한번 2D 단면 슬라이드 쇼 버튼을 클릭한다.

그래픽 디스플레이 창에서 단면 폴리라인을 보여주거나 숨긴다

그래픽 디스플레이 창에서 단면 폴리라인을 보여주거나 숨기기 위해:

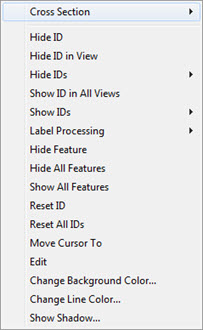

  1. 팝업 메뉴를 보여줄 그래픽 디스플레이 창에 단면 레이블을 오른쪽 클릭한다.

  1. 단면 메뉴를 보여주기 위해 단면 옵션 위로 이동한다.

측정된 그리고 이론상의 단면 폴리라인이 보여지면, 단면 메뉴는 이들 옵션을 가진다:

측정된 그리고 이론상의 단면 폴리라인이 보여지지 않으면, 단면 메뉴는 이들 옵션을 가진다:

다음과 같은 폴리 라인의 가시 상태에 따라 상기 옵션의 조합을 또한 가질 수 있다.

  1. 관련 폴리라인을 보여주거나 숨기기 위해 적절한 옵션을 클릭한다.
