특성 수집- 필터 영역
부적당한 값 제거: 이 표시란을 선택했을때, 그것은 표준 편차 배수 옵션을 위한 값을 기반으로 특성에서 부적당한 값을 제외한다. 부적당한 값을 제거 표시란은 자동 원뿔, 자동 표면 지점, 자동 평면, 자동 원기둥, 자동 구체, 그리고 자동 간극과 비 간극 특성에만 적용한다.
특성 수집기는 모든 지점을 기반으로 표준 편차를 얻기 위해 첫번째 시도에서 특성을 두번 이상 내부적으로 계산한다.
연속 시도로, 그것은 Σ 로 곱한 부적당한 값의 범위에 있는 지점만을 사용해서 특성을 재계산한다. 시그마는 존재하는 특성을 맞추기 위해 최고 지점들의 68.2 %가 사용되는 편차의 가우스 분포의 범위이다.
표준 편차 배수: 이 옵션을 위한 값은 필터의 선택성을 정의한다. 그것은 0 보다 큰 일반 실수가 될 수 있다. m 이 선택된 값이면, 그것은 수집된 원뿔에서 벗어난 모든 스캔 지점이 m x 실제 표준 편차 보다 크다 (즉, 계산된 특성과 관련된 측정된 지점의 표준 편차) 그리고 계산에서 제거된다는 의미이다.그러므로, m 의 값이 낮을수록 필터는 더 높은 선택성을 가진다.

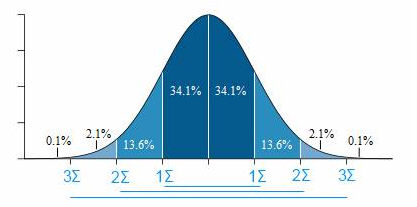

첫번째 계산에서, 표준 편차는 모든 지점을 계산한다. 정규 분포에서 이것은 다음과 같이 나타날 수있다:
이것은 최고의 지점들이 0에서 1Σ의 간격으로 있다는것을 의미한다. 예를들어, 그 범위에서만 지점을 얻고자 한다면, 당신은 0 에서 1 까지의 부적당한 값을 지정해야한다. 더 높은 부적당한 값을 사용한 경우 더 나쁜 결과를 얻게 될 것이다.
활성화될때, 이 설정은 절단 영역 내의 각 스캔된 지점의 추정된 법선을 특성 이론상의 표면 법선 (또는 3D 특성을 위한 CAD 표면) 과 비교한다.
이 매개변수는 원, 원뿔, 원기둥, 가장자리 지점, 간극과 비 간극, 평면, 다각형, 원형 슬롯, 구체, 사각형 슬롯 그리고 표면 지점 자동 특성을 위해서만 사용할 수 있다. 가장자리 지점과 Flush 와 Gap 특성은 2D 필터 방법을 사용한다.
레이저 특성을 측정할때, 이 필터는 부품의 반대쪽 또는 인접한 표면에 있는 스캔된 점을 제외한다. 최대 입사각 이 작을수록 더 많은 지점이 제외된다.
레이저 특성 대화상자의 레이저 스캔 속성 탭에있는 분리된 지점 보여주기/숨기기 버튼(
)이 활성화될때 최대 입사각 필터의 효과가 활성화된다.
