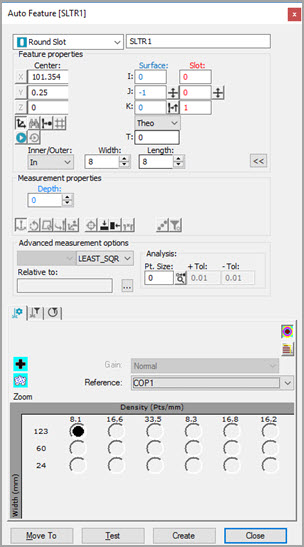

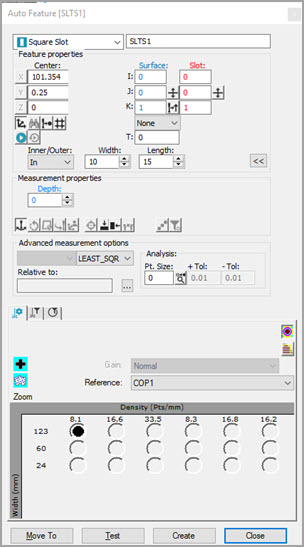

자동 특성 대화상자 - 원형 슬롯 (왼쪽)과 사각형 슬롯 (오른쪽)
레이저 센서로 슬롯을 측정하기 위해:
자동 특성 대화상자 (삽입 | 특성 | 자동 ) 을 열고, 원형 슬롯 또는 사각형 슬롯 을 선택한다.
다음 중 하나를 수행한다:
X, Y, Z, I, J, K 정보를 수집하기 위해 CAD를 클릭한다:
원형 슬롯들을 위해:
그래픽 디스플레이 창에서 슬롯의 둥근 가장자리중 하나를 클릭한다. PC-DMIS 는 동일한 둥근 가장자리를 두번 더 클릭하라는 메시지를 준다.
이 가장자리를 두번 클릭한다. PC-DMIS 는 다른 둥근 가장자리를 클릭하라는 메시지를 준다.
또다른 둥근 가장자리를 클릭한다. PC-DMIS 는 그 동일한 둥근 가장자리를 두번 클릭하라는 메시지를 준다.
두번째 둥근 가장자리를 두번 클릭한다. PC-DMIS 는 원형 슬롯의 방향을 정한다.
사각형 슬롯을 위해:
그래픽 디스플레이 창에서 슬롯의 긴 가장자리중 하나를 클릭한다. PC-DMIS 는 방향을 결정하기 위해 동일한 가장자리를 또다른 위치에서 클릭하라는 메시지를 준다.
첫번째로부터 90 도 각도인, 두번째 가장자리를 클릭한다.
두번째로부터 90 도 각도인, 세번째 가장자리를 클릭한다. 이것은 너비를 지정한다.
네번째 가장자리와 마지막 가장자리를 클릭한다. 이것은 길이를 지정한다.
그래픽 디스플레이 창에서, 레이저 탭을 사용하고, 슬롯 위치로 기계를 이동한다. 다음은, 특성 속성 영역에서, 위치에서 지점 읽기 버튼(
)을 클릭한다.
이론상의 X, Y, Z, I, J, K, 너비, 길이, 깊이, 높이, 그리고 다른 매개변수를 수동으로 입력한다.
프로브 도구상자 탭에 필요한 정보를 입력한다. 정보를 입력하기 위해 레이저 스캔, 레이저 필터, 그리고 레이저 절단 속성 탭을 사용한다.
원하면, 특성을 테스트하기 위해 테스트 버튼을 클릭한다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
만들기를 클릭한다음 닫는다.
