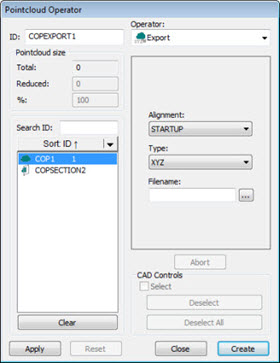

점구름 연산자 대화상자 - 점구름 보내기 연산자
점구름 보내기 연산은 외부 파일에 지정된 포맷으로 COP 또는 연산자 명령의 데이타를 보낸다. 이 연산의 대화상자는 점구름 받기 연산자와 유사하다.
점구름에 점구름 보내기 연산을 적용하기 위해, 점구름 도구바에서 XYZ (
), IGS (
), 또는 PSL (
) 를 클릭하거나, 파일 | 보내기 | 점구름 메뉴 옵션을 선택한다. 소프트웨어는 점구름 데이타 보내기 대화상자를 보여준다.

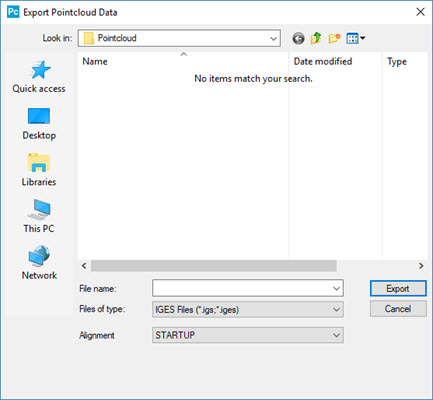

점구름 데이타 보내기 대화상자
점구름 보내기 연산자는 다음의 옵션을 사용한다:
파일명 - 보내기 파일의 이름을 나타낸다.
파일 유형 - 데이타가 보내지는 포맷의 유형을 나타낸다. 그것은 XYZ, IGES, 또는 PSL (Polyworks) 이 될 수 있다.
XYZ 파일 유형을 보내기위해, 사용할 구분 문자를 정의할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서의 "PointcloudOperator" 단락에서 "ExportXYZSeparator" 을 참조한다.
좌표일치 - 데이타를 보낼 때 포함될 좌표일치의 유형을 나타낸다.
COP/OPER,EMPTY 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.
예를들어:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=1623201
REF,COP1,,
포맷을 FORMAT 으로 지정하고 FILENAME 으로 파일명을 출력한다음 데이타를 포함하는 COP 명령을 참조한다. 필터가 COP 명령에 적용되었다면, 원래의 COP 명령보다는 COPFILTER 명령이 보내기 위해 참조되어야 한다.
예를들어, REF, COP1, 보다는 REF, COPFILTER1,. 이것은 보낸 파일이 필터 세트에 반드시 반영되게 한다.
COPEXPORT2=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=0
REF,COPFILTER1,,
단독 연산으로 그들을 보내기 위해 명령의 목록에서 한개 이상의 명령을 또한 선택할 수 있다:
선택된 다수 명령을 가진 점구름 연산자 대화상자
이 경우, PC-DMIS는 명령을 편집 창에 삽입한다.
예를들어:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=XYZ,FILENAME=D:/Dataout.XYZ,SIZE=1246
REF,COPSECTION1,COPSECTION2,COPSECTION3,COPSECTION4,,
